§ 20

Пневматическая система управления

Рассмотрим назначение и принцип действия основных составных частей системы пневмоуправления.



Компрессор экскаватора Э-652Б



 (рис. 57) предназначен для системы пневмоуправления строительных и дорожных машин в условиях умеренного климата.

Воздух из атмосферы через всасывающий центробежный фильтр I засасывается в головку пневмоцилиндров, проходит через контактный фильтр 2 и попадает во всасывающую камеру 3 головки. При перемещении поршня вниз от головки в пневмоцилиндре создается разрежение, т. е. давление воздуха в нем становится меньше атмосферного, вследствие этого силой атмосферного давления всасывающий пневмоклапан 4 открывается и воздух заполняет полость пневмоцилиндра.

При обратном ходе поршня воздух в пневмоцилиндре начинает сжиматься, его давление становится выше атмосферного и всасывающий пневмоклапан 4 прижимается к седлу. По мере дальнейшего движения поршня воздух в цилиндре сжимается до тех пор, пока его давление не преодолеет сопротивления нагнетательного пневмоклапана 8 и давления сжатого воздуха в нагнетательном трубопроводе 13. В этот момент пневмоклапан 8, который во время всасывающего хода поршня закрыт, открывается и сжатый воздух из пневмоцилиндра поршнем выталкивается в нагнетательную камеру 9 головки и далее через обратный пневмоклапан 11 по нагнетательному трубопроводу 13 в ресивер пневмосистемы.

Когда давление в ресивере и трубопроводе 12 достигает величины, на которую отрегулирован пневмоклапан 10, он срабатывает и с помощью специального устройства открывает и держит все время открытыми всасывающие клапаны 4, т. е. переводит компрессор на холостой ход. При расходе воздуха из ресивера 14 давление в нем и пневмолинии 12 падает, клапаны 4 освобождаются и компрессор вновь подает сжатый воздух в нагнетательную пневмолинию 13.

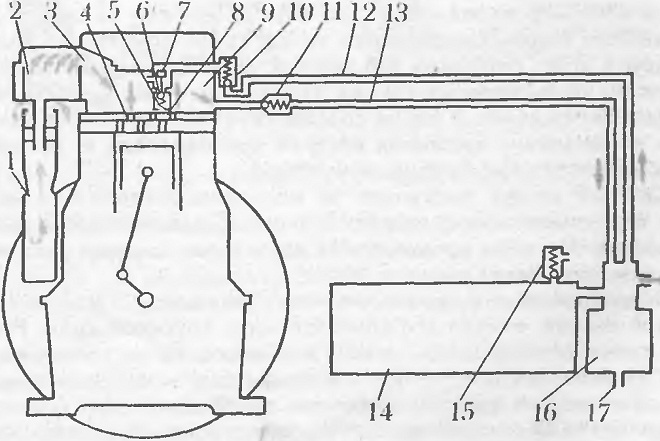

57 Схема компрессорной установки:
1 и 2 — центробежный и контактный фильтры, 3 и 9 — всасывающая и нагнетательная камеры, 4 и 8 — всасывающий и нагнетательный клапаны,
5 — пружина, 6 — шарик,
7 — поршень, 10 — пневмоклапан, 11 и 15 — обратный и предохранительный клапаны, 12 и 13 — пневмолинии (трубопроводы), 14 — ресивер, 16 — масловлагоотделитель 17 — сливная пробка
