Специальные вращающиеся соединения пневмосистемы экскаватора Э-652Б
Специальные вращающиеся соединения (рис. 64)
используют для подвода сжатого воздуха к исполнительным пневмоцилиндрам
(пневмокамерам), расположенным на вращающихся механизмах.
Полый штуцер 1 ввернут одним концом в отверстие торца вала. На другом
конце штуцера установлен шарикоподшипник 6, внутренняя обойма которого
зафиксирована от
осевых перемещений по штуцеру двумя пружинными
кольцами 4% а наружная зажата между корпусом 2 и крышкой 7 вращающегося
соединения. Угловая манжета 3, зажатая между корпусом 2 и фланцем 5,
разделяет их внутренние полости.
Шарикоподшипник 6 нужно смазывать еженедельно, заливая автол через
имеющееся в корпусе 2 отверстие, закрываемое пробкой.

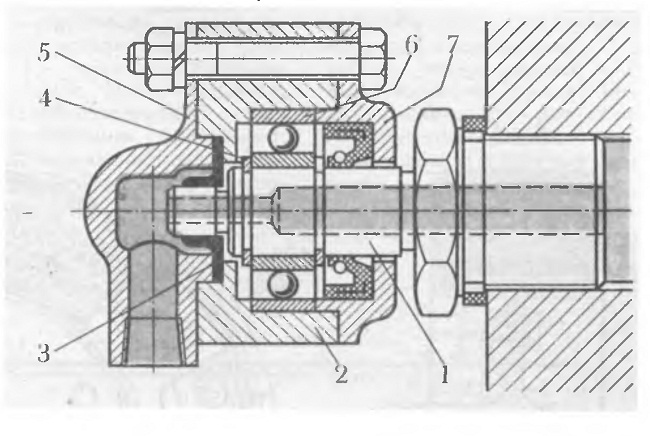

64 Вращающееся соединение:
1 — штуцер, 2 — корпус, 3 — угловая манжета, 4 — стопорные пружинные
кольца, 5 — фланец, 6 — шарикоподшипник, 7 — крышка
