Масловлагоотделитель системы пневмоуправления
экскаватора Э-652Б
Масловлагоотделитель предназначен для отделения
масла и частично влаги от подаваемого в ресивер воздуха.
Масловлагоотделитель центробежного типа (рис. 58), используемый в
системе пневмоуправления экскаватора Э-652Б, установлен между I и II
ступенями компрессора. Воздух через патрубок 1 попадает на направляющий
винт 6, по которому проходит в корпус 5, где конденсирующиеся из него
масло и влага оседают на дно корпуса: их периодически спускают через
кран 4. Очищенный воздух через внутренний канал винта 6 и патрубок 3
передается во II ступень компрессора. В крышке 2 имеются отверстия для
установки манометра и предохранительного клапана.
Влага, выпадающая вследствие конденсации пара при сжатии атмосферного
воздуха и попадающая в пневмоклапаны управления, рабочие пневмоцилиндры
и пневмокамеры, а также масло, пары которого смешиваются с воздухом в
компрессоре, отрицательно влияют на работу пневмосистемы. Масло, в
частности, разъедает резиновые детали пневмоклапанов, а влага в зимнее
время может привести к примерзанию пневмоклапанов, манжетов
пневмоцилиндров, а также вызвать коррозию металлических деталей. Кроме
того, влага, скапливаясь в местах изгиба соединительных трубок
пневмосистемы, может замерзнуть и образовать ледяные пробки, т. е.
закупорить систему пневмоуправления. Поэтому машинист должен
предохранять систему пневмоуправления от попадания в нее влаги, особенно
в холодное время года, периодически спуская через кран 4 масло и влагу,
осевшие на дно корпуса 5 масловлагоотделителя, а также из ресивера.

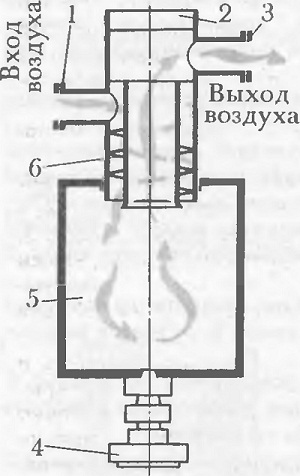

58 Масловлагоотделитель центробежного типа
системы пневмоуправления экскаватора Э-652Б:
1 и 3 — входной и выводящий патрубки, 2 — крышка, 4 — спускной кран, 5 —
корпус,
6 — направляющий винт
