Фильтр-отстойник тормозной пневмосистемы автобуса ЗИС-154
Первый фильтр-отстойник сжатого воздуха установлен на задней стенке
машинного отделения справа. Второй — закреплен на четвертой ферме
каркаса основания и дополнительно фильтрует воздух, поступающий из
воздушных баллонов в дверные механизмы, в цилиндры стеклоочистителей, к
воздушному сигналу и термостату.
Фильтр-отстойник (фиг. 86) состоит из штампованного корпуса, литой
крышки и фильтрующего элемента. В крышке расположено входное и выходное
отверстия и отдельный кран для отбора воздуха. Фильтрующим элементом
служит сменный патрон из мягкой хлопчатобумажной нити, обладающей
большой гигроскопичностью. Пробка для спуска конденсата находится в дне
корпуса.

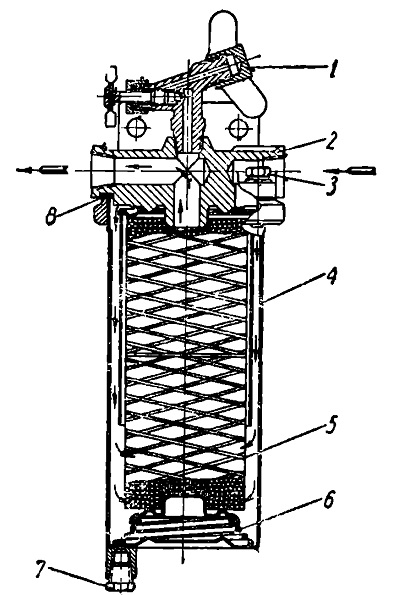

Фиг. 86. Фильтр-отстойник:
1—кран отбора воздуха; 2— крышка корпуса; 3 — болт крепления крышки
корпуса; 4 — корпус; 5 — фильтрующий элемент; 6— пружина упорная; 7 —
пробка спускная; 8— прокладка.
