Регулятор давления тормозной пневмосистемы автобуса ЗИС-154

Регулятор давления тормозной пневмосистемы автобуса ЗИС-154

Регулятор давления автоматически ограничивает максимальное давление в воздушных баллонах до установленной величины.

Регулятор подсоединяется к воздушной системе каналами
8 и 11 (фиг. 85, а).

Когда давление воздуха в системе ниже максимального, трубка 15 удерживает впускной клапан 9 прижатым к нижнему седлу. В этом положении выпускной клапан 4 открыт, полость разгрузочных клапанов (фиг. 84) остается связанной с атмосферой через канал 8 и канал 6 (фиг. 85) в корпусе верхнего клапана. В этом положении регулятор выключен.

Когда давление воздуха в системе превышает максимальное, трубка 15 оттягивает выпускной клапан 4, прижимает его к своему седлу, а впускной клапан 9 отходит от своего седла под действием пружины 13 и давления воздуха под ним. В этом положении канал 6 закрыт и регулятор выключен. Воздух проходит по каналу 10 в выпускном клапане и попадает в линию разгрузочных клапанов компрессора. Таким образом давление в сети передается на диафрагму полости разгрузочных клапанов компрессора.

Разность давлений, при которой регулятор заставляет открываться или закрываться разгрузочные клапаны компрессора, устанавливается добавлением или съемом прокладок 7 под седло верхнего клапана. Снятие прокладок увеличивает разность давлений, добавление — уменьшает ее.

Изменением количества прокладок можно регулировать диапазон давлений, при которых работает регулятор. При этом меняется только минимальное давление, но не нарушается установка -максимального.

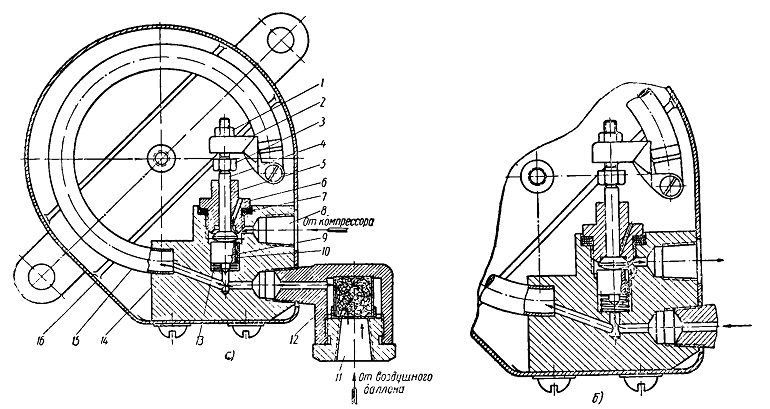

Фиг. 85. Регулятор давления: а — положение клапана при выключенном регуляторе давления;
б— то же при включенном:
1 — гайка; 2 — коромысло пружины; 3 — болт пружины: 4—клапан выпускной; 5— седловыпускного клапана; 6 — канал в корпусе верхнего клапана; 7—прокладки; 8—канал, связывающий регулятор с полостью рагрузочных клапанов; 9—клапан впускной; 10—канал в корпусе нижнего клапана; 11 — канал, связывающий регулятор с нагнетательной линией компрессора; 2 —фильтр; 13—пружина впускною клапана; 14—блок клапанов; 15—трубка; 16—корпус.
