5.

КОЛЕСА И ШИНЫ АВТОМОБИЛЕЙ МАЗ-500А, МАЗ-504А, МАЗ-516

 Устройство

Колеса. На автомобилях МАЗ установлены колеса бездисковой конструкции, отличительной особенностью которых является отсутствие диска и крепление обода непосредственно к ступице. Для этих целей литые ступицы имеют по шесть спиц с обработанными посадочными поверхностями под углом 28° для соответствующих поверхностей обода. Обод 6 (рис. 87) колеса конической поверхностью установлен на конусы спиц и прижат к ним шестью прижимами 2 посредством болта 4 и гайки 3. Болт 4 удерживается в гнездах спиц от проворачивания четырехгранной головкой с выступом, а от выпадания при монтаже — шплинтами 5, устанавливаемыми в их стержень с внешней стороны ступицы.

Обод заднего внутреннего колеса установлен на конической поверхности внутренней части спицы задней ступицы. Необходимое монтажное расстояние между шинами задних сдвоенных колес обеспечивается проставочным распорным кольцом 9, которое для увеличения жесткости с обеих сторон имеет отбортовки, а для уменьшения веса — вырезы на цилиндрической поверхности. Распорное кольцо передает также усилие затяжки гаек и прижимов, крепящих заднее наружное колесо, на внутреннее заднее колесо, посаженное на конические поверхности спиц задней ступицы. Заднее наружное колесо при этом центрируется на конических поверхностях прижимов крепления задних колес.

Для предотвращения проворачивания колес на спицах ступиц

в случае ослабления крепления к каждому колесу приварены два упора.

Колеса автомобиля — штампованные, бездисковые, со съемным бортовым и замковым кольцами. Съемное бортовое кольцо 8 удерживается на ободе пружинным замковым кольцом 7, устанавливаемым в канавке обода. Обод колеса от бортов к середине имеет коническую поверхность, которая обеспечивает более надежную посадку и крепление шины, что способствует повышению ее долговечности.

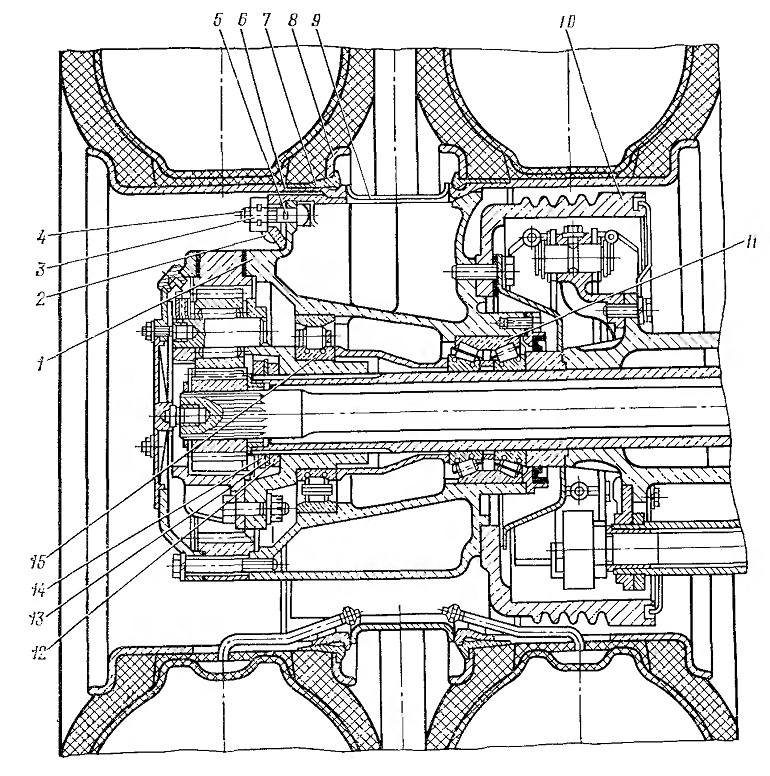

Рис 87.Ступица заднего колеса:
1 — ступица; 2 — прижим; 3 — гайка колеса; 4 — болт крепления колеса; 5 — шплинт; б — обод колеса; 7 — замковое кольцо; 8 — бортовое кольцо; 9 — распорное кольцо; 10 — тормозной барабан; 11 — сдвоенный конический роликовый подшипник; 12 — гайка;. 13 — шайба; 14 — контргайка; 15 — цилиндрический роликовый подшипник

Крепление запасного колеса. На автомобилях МАЗ-500А и МАЗ-516 запасные колеса установлены в горизонтальном положении под полом кузова (рис. 88) на откидном кронштейне, рас-положенном на правой продольной балке рамы, а на автомобиле МАЗ-504А — в вертикальном положении за кабиной.

Откидной кронштейн в нижней части имеет бобышку с отверстием. С помощью оси этот кронштейн шарнирно соединен с кронштейном запасного колеса, привернутым к раме. На верхней части откидного кронштейна сделаны три массивные бобышки, равномерно расположенные по окружности и жестко связанные между собой литыми ребрами.

Сверху на откидном кронштейне установлено седло запасного колеса, которое имеет три бобышки для соединения с откидным кронштейном и три жесткие литые спицы коробчатого сечения с обработанными на конус концами (аналогично спицам ступиц колес) для крепления к ним обода запасного колеса. В спицы седла ввернуты три шпильки, расположенные по окружности, диаметр которой равен диаметру окружности расположения болтов в спицах ступиц колес. Колесо прикреплено к седлу гайками и прижимами.

Откидной кронштейн может быть поднят; в поднятом положении он удерживается откидной защелкой, которая под воздействием пружины стремится всегда быть закрытой.

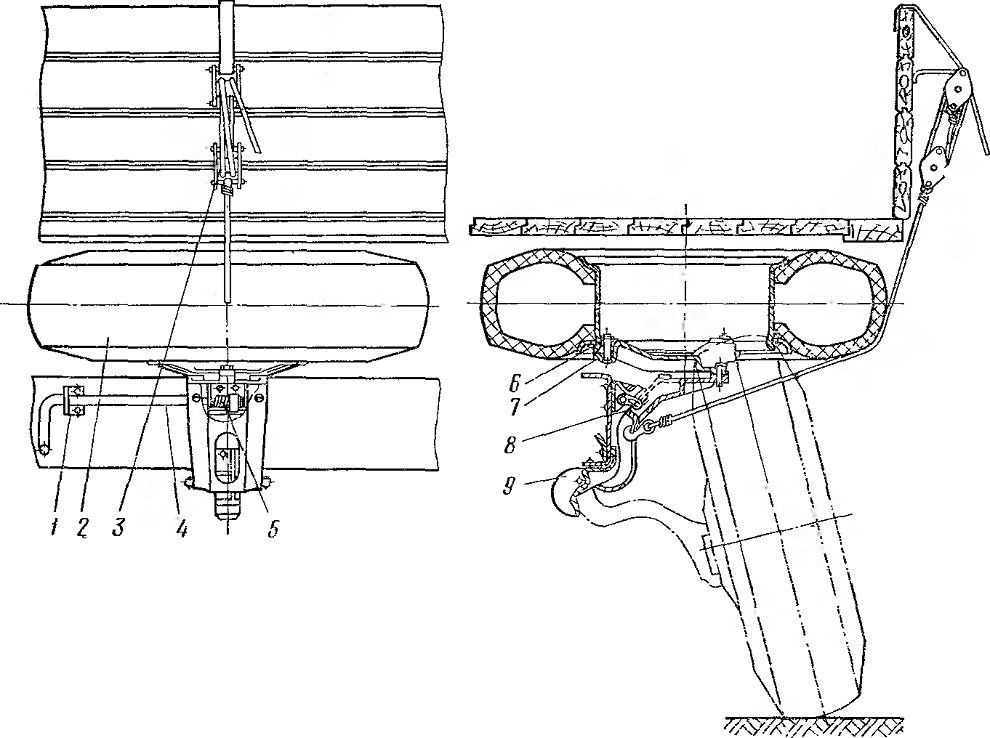

Рис. 88. Крепление запасного колеса на автомобиле МАЗ-500А:
1 — кронштейн; 2 — запасное колесо; 3 — таль подъема колеса; 4 — рукоятка защелки; 5 — пружина; 6 — прижим; 7 — седло кронштейна; 8 — защелка; 9 — откидной кронштейн

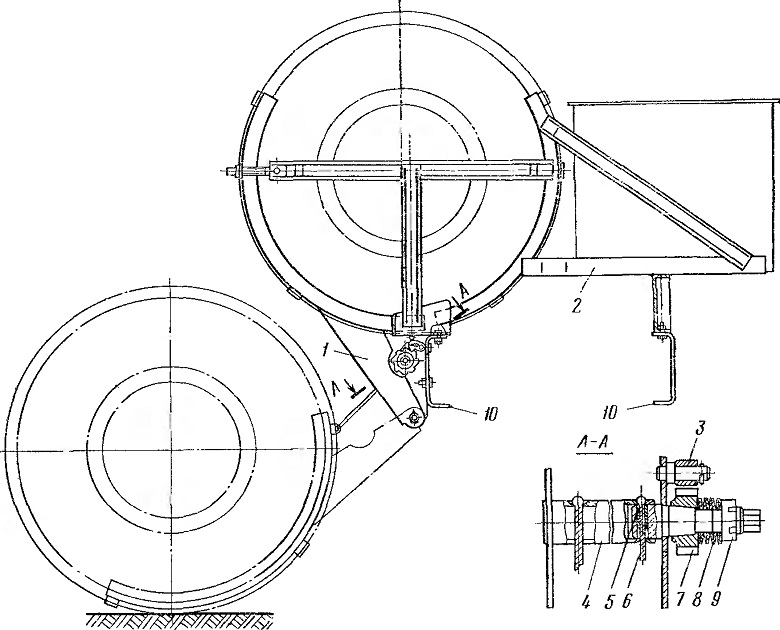

Рис. 89. Крепление запасного колеса автомобиля МАЗ-504А:
1 — откидной кронштейн; 2 — держатель запасного колеса: 3 — собачка тормоза; 4 — вороток подъема запасного колеса; 5 —. вкладыш; 6 — подъемный трос; 7 — храповик тормоза; 3 — тормозная пружина; 9 — стопорная гайка; 10 — рама автомобиля

Для открытия защелки и освобождения откидного кронштейна имеется длинная рукоятка, установленная в держателе кронштейна, привернутого к раме. В поднятом транспортном состоянии откидной кронштейн запасного колеса дополнительно крепят двумя гайками на шпильках, ввернутых в держатель кронштейна.

Чтобы опустить запасное колесо, достаточно отвернуть гайки шпилек, удерживающих откидной кронштейн в поднятом положении, несколько приподнять колесо н с помощью рукоятки откинуть защелку, удерживающую кронштейн. При опущенном откидном кронштейне закрепленное на нем колесо касается земли.

При подъеме откидного кронштейна с запасным колесом рекомендуется пользоваться талью, имеющейся в наборе принадлежностей водителя. Кронштейн тали опирают на борт платформы, а крюком захватывают откидной кронштейн и с помощью троса, продетого через блоки, поднимают запасное колесо вместе с кронштейном в верхнее горизонтальное положение, где его фиксируют защелкой и прикрепляют гайками к держателю.

Держатель запасного колеса на автомобиле МАЗ-504А (рис- 89) с механическим подъемом и опусканием колеса установлен на левой продольной балке рамы. Откидной кронштейн 1 держателя шарнирно связан с неподвижно закрепленным на продольной балке рамы кронштейном, в котором смонтирован механизм запасного колеса.

Вороток 4 подъема запасного колеса проходит через щеки неподвижного кронштейна и заканчивается коническим хвостовиком. В средней цилиндрической части воротка просверлены отверстия, в которые вставлен трос механизма подъема: один конец троса укреплен на воротке, а другой — на откидном кронштейне. На конической части воротка, выступающей из кронштейна, смонтирован храповик 7 и тормоз воротка, представляющий собой набор тарельчатых пружин. Усилие затяжки тормоза регулируют навернутой на конец воротка гайкой. К этой же щеке кронштейна прикреплена собачка тормоза. Вороток оканчивается шестигранником для ключа, имеющегося в комплекте водительского инструмента.

Для поднятия колеса с земли поставить его в откидной кронштейн и вращать вороток специальным ключом. При этом на вороток наматывается трос и откидной кронштейн приподнимается вместе с колесом. Храповик, насаженный на вороток, вращается вместе с ним и удерживается собачкой от проворачивания в обратном направлении.

Опускание колеса обеспечивается нажатием на него вниз усилием руки для преодоления силы прижатия тарельчатыми пружинами храповика, посаженного на конус воротка. В результате проскальзывания храповика колесо начнет опускаться. Скорость опускания колеса можно регулировать гайкой воротка, изменяя силу нажатия пружин, т. е. трение конической поверхности вала воротка о корпус храповика.
