ГЛАВА 6

ТОРМОЗА АВТОМОБИЛЕЙ МАЗ-500А, МАЗ-504А, МАЗ-516

Автомобили МАЗ оборудованы двумя системами тормозов, действующих независимо один от другого: ножной с пневматическим приводом, действующий на все колеса автомобиля, и ручной, действующий на трансмиссию. Кроме того, имеется моторный тормоз, предназначенный для притормаживания автомобиля на затяжных спусках. Рабочим тормозом при движении автомобиля является ножной; ручной тормоз предназначен для торможения автомобиля на стоянке и только в крайнем случае может быть использован в движении, например при отказе системы управления ножным тормозом. Пневматическая система обеспечивает автоматическое приведение в действие тормозов прицепа, если последний снабжен тормозами с пневматическим приводом.

На автомобиле МАЗ-500А установлены два воздушных баллона емкостью по 23 л каждый.

1.

НОЖНОЙ ТОРМОЗ АВТОМОБИЛЕЙ МАЗ-500А, МАЗ-504А, МАЗ-516

Управление ножным тормозом осуществляется от педали, шарнирно закрепленной в кронштейне на переднем щите в кабине. Системой тяг тормозная педаль связана с тормозным краном. Тормозной кран пропускает в тормозные камеры воздух, давление которого пропорционально нажатию на тормозную педаль. Поступающий в тормозные камеры воздух передает соответствующие усилия на рычаги разжимных кулаков колодок колесных тормозов, вызывая торможение колес. Колесные тормоза—барабанного типа, с двумя внутренними разжимными колодками.

Устройство тормоза задних колес показано на рис. 97. Устройство тормозов передних колес в основном не отличается от задних.

Тормозной барабан 9, отлитый из серого чугуна, центрируют и крепят болтами к фланцу ступицы заднего колеса. Обе колодки 5

опираются на общую ось 11, а на другом конце колодок имеются ролики 4, опирающиеся на головку разжимного кулака 3. Колодки стянуты вверху и внизу пружинами 8 и 10, вследствие чего они всегда прижаты к оси вращения и к головке разжимного кулака. На шлицевом конце вала разжимного кулака установлен регулировочный рычаг 16, который имеет червяк 18 и червячную шестерню 17, помещенные внутри корпуса рычага. Вал червяка зафиксирован в корпусе от произвольного вращения, а выступающий конец его имеет лыски под ключ. Вращая вал червяка, вращают разжимный кулак и тем самым разводят колодки на желаемую величину и регулируют зазор между колодками и барабаном. На противоположном конце вала червяка имеется фиксатор 19, состоящий из шарика, шайбы с цилиндрическими углублениями и пружины. При вращении вала червяка с ним вращается и шайба, сжимая при этом пружину. При этом ощущаются щелчки фиксатора.

При торможении автомобиля перемещение штока 22 тормозной камеры приводит к перемещению регулировочного рычага 16

и вызывает поворот разжимного кулака 3, головка которого спиральной поверхностью через ролики 4 раздвигает концы колодок и прижимает их к тормозному барабану 9.

Наличие больших зазоров и необходимость регулировки тормозов определяют по ходу штоков тормозных камер, который не должен превышать 40 мм.

Тормозные колодки и барабаны защищены от попадания грязи штампованными щитками, имеющими по контуру отгибку, которая входит в канавку на торце обода тормозного барабана. Со стороны подшипников ступиц колес тормоза защищены сальниковыми уплотнениями. В кронштейнах разжимных кулаков также установлены резиновые уплотнительные кольца.

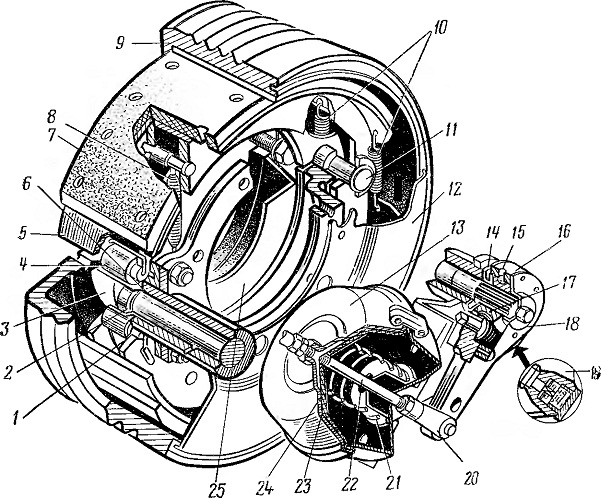

Рис. 97. Ножной тормоз:
1 —« опорный тормозной диск; 2 — распорная втулка; 3 — разжимный кулак; 4 — упорный ролик колодки; 5 — колодка; 6 — втулка; 7 — накладка колодки; 8 — стяжная пружина; 9 — тормозной барабан; 10 — удерживающая пружина; И — ось колодок; 12 — грязезащитный щиток; 13 — тормозная камера; 14 — регулировочные шайбы; 15 — масленка; 16 — регулировочный рычаг; 17 — червячная шестерня; 18 — червяк; 19 — фиксатор; 20 — регулировочная вилка штока; 21 — пружина; 22 — шток; 23 — диск штока; 24 — диафрагма; 25 — маслоотражатель
