ГЛАВА 5

РУЛЕВОЕ УПРАВЛЕНИЕ АВТОМОБИЛЕЙ МАЗ-500А, МАЗ-504А, МАЗ-516

Рулевое управление современного автомобиля — один из наиболее ответственных механизмов. Повышение грузоподъемности и интенсивности эксплуатации повышает требования к рулевым управлениям автомобилей. Рулевое управление должно обеспечивать легкость и четкость управления, сохранение заданного направления движения и обладать высокой надежностью и долговечностью.

Рулевое управление автомобилей МАЗ обладает высоким коэффициентом полезного действия и снабжено гидравлическим усилителем (гидроусилителем) и телескопической рулевой колонкой с рулевым колесом. Рулевое управление установлено в передней части автомобиля на левой продольной балке рамы, что обеспечивает хороший доступ к механизмам для их осмотра и обслуживания.



1.

РУЛЕВОЙ МЕХАНИЗМ АВТОМОБИЛЕЙ МАЗ-500А, МАЗ-504А, МАЗ-516

Устройство



Рулевой механизм (рис. 90) состоит из винта 18 и шариковой гайки-рейки 16, находящейся в зацеплении с зубчатым сектором

1. Вращательное движение винта механизма преобразуется в прямолинейное возвратно-поступательное движение гайки-рейки. Полукруглые винтовые канавки на винте и гайке-рейке образуют винтовой канал, который заполняется при сборке механизма 102

шариками высокой точности (разность диаметра шариков не более 0,002 мм). Для создания замкнутой системы качения шариков в гайку-рейку вставлены штампованные направляющие, состоящие из двух половинок. При помощи этих направляющих созданы два замкнутых потока шариков.

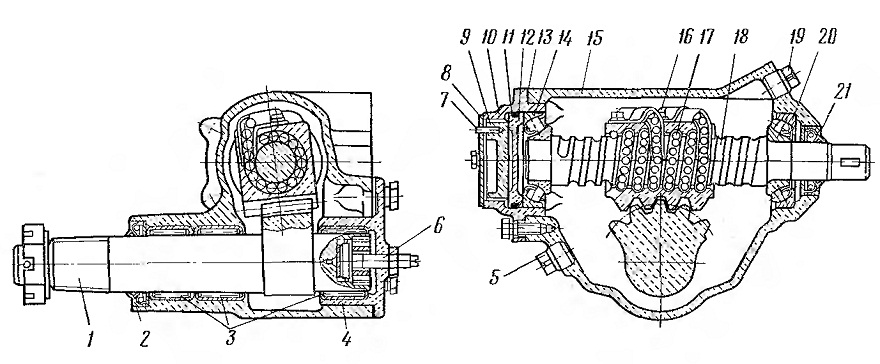

Рис. 90. Рулевой механизм:
I — сектор; 2 — сальник; 3 — игольчатый подшипник; 4 — боковая крышка; 5 — пробка сливного отверстия; 6 — регулировочный винт; 7 — штифт;. 8 — стопорная пластина; д —. регулировочная гайка; 10 — нижняя крышка; 11 — резиновое кольцо; 12 уплотнительная шайба; 13 — прокладка; 14 — подшипник; 15 — картер; 16 — гайка-рейка;
11 — шарик; 18 — винт; 19 — пробка заливного отверстия; 20 — подшипник; 21 — сальник

Винт и гайка-рейка подобраны из деталей одной размерной группы по величине радиального зазора. Точность сборки шарикового винта контролируется по величине крутящего момента, необходимого для проворачивания гайки на винте. Величина этого момента обычно не превышает 12—14 кГсм. Если поставить винт в вертикальное положение, то гайка должна вращаться на винте ог легкого толчка рукой.

Высокая точность изготовления деталей и подбор их при сборке обеспечивают легкое и плавное вращение гайки-рейки на винте. Профиль резьбовой канавки на винте и гайке имеет четыре.хто-чечный контакт в винтовом канале передачи. Благодаря применению четырехточечного контакта зазоры в соединении винта с гайкой остаются практически постоянными независимо от направления усилия и изменения его величины.

Комплектность деталей, принятую при заводской сборке (винт, гайка-рейка, шарики), нарушать не разрешается.

Винт 18 рулевого механизма установлен в картере на двух сферических подшипниках 20, которые можно регулировать при помощи гайки 9. Эта гайка для предохранения от самоотвертыва-ния контрится штифтом 7 и стопорной пластиной 8. Рабочая часть винта имеет бочкообразную форму: в средней части винт на длине 40 мм имеет постоянный диаметр с постепенным уменьшением его к краям на 0,05 мм.

Сектор рулевого механизма установлен в картере на трех игольчатых подшипниках. Осевое положение вала сектора определяется регулировочным винтом 6, головка которого входит в отверстие вала сектора рулевого механизма и удерживается в нем с помощью гайки.

Регулировочный винт 6 в сборе с валом сектора ввернут в боковую крышку 4 картера и закреплен контргайкой. Сектор имеет пять зубьев с переменной по длине толщиной. Средний зуб сектора входит в среднюю впадину гайки-рейки. Толщина этого зуба сектора несколько увеличена по сравнению с толщиной остальных зубьев.

На торце вала сектора нанесена метка для правильной установки рулевой сошки. При сборке метки рулевой сошки и торца вала сектора должны быть совмещены.

При правильной установке сектора относительно гайки-рейки полный угол поворота рулевой сошки (пять оборотов рулевого колеса) должен быть 80° (не менее 40° в каждую сторону от среднего положения, которое определяется по совпадению меток на торцах вала сектора и картере рулевого механизма).

Техническое обслуживание

Техническое обслуживание рулевого механизма заключается в периодической проверке и подтяжке креплений, смазке согласно карте смазки, проверке герметичности всех уплотнений.

Для смазки рулевого механизма применять только чистое масло. Инвентарь, применяемый для заправки масла, должен быть совершенно чист, а место для заливки масла на картере — тщательно очищено от грязи.

При смене масла обращать внимание на степень загрязненности сливаемого масла и при необходимости промыть картер свежим маслом. При сливе масла из картера рулевого механизма рекомендуется подставлять небольшой противень, чтобы грязное масло не попало на гидроусилитель. Уровень смазки в картере должен быть на 20—25 мм ниже кромки отверстия для заливки.

Регулировка рулевого механизма включает регулировку подшипников винта и регулировку зацепления зубчатого сектора и гайки-рейки. Регулировку механизма следует начинать с подшипников винта в следующей последовательности:

снять рулевой механизм;

снять сошку, отвернув болты крепления крышки сектора, вынуть сектор в сборе с крышкой;

снять стопорную пластину 8 (см. рис. 90) и с помощью гайки 9 установить небольшой натяг в подшипниках винта. После регулировки момент для проворачивания винта должен быть 12—25 кГ см;

после установки сектора и регулировки зацепления гайки-рейки с сектором момент, необходимый для проворачивания винта в среднем положении, должен быть 13—35 кГ см.

Прежде чем приступить к регулировке зацепления сектора с гайкой-рейкой, следует проверить осевой люфт регулировочного винта в вале сектора, который не должен превышать 0,1 мм.

Если осевой люфт больше допустимого, снять боковую крышку 4, вынуть сектор и, удалив сварку на запорной гайке, ввертыванием ее довести осевой люфт регулировочного винта до 0,06 мм.

Запорная гайка стопорится приваркой ее к сектору в одной точке диаметром 4 мм.

Зацепление сектора с гайкой-рейкой регулировать в следующей последовательности:

подсоединить крышку 4 и вращать регулировочный винт 6 по часовой стрелке, до упора, чтобы зазор зацепления был доведен до нуля;

измерить момент, необходимый для проворачивания винта, с помощью динамометрического ключа. Указанный момент около среднего положения должен быть 13—35 кГсм. В случае необходимости вращением регулировочного винта довести момент до

указанной величины. При этом свободный ход винта не должен превышать 6° при неподвижной рулевой сошке.

По окончании регулировки законтрить регулировочный винт контргайкой.

После проведения регулировочных работ рулевой механизм установить на автомобиль и, подсоединив его к рулевой колонке и гидроусилителю, проверить работу рулевого управления в целом.

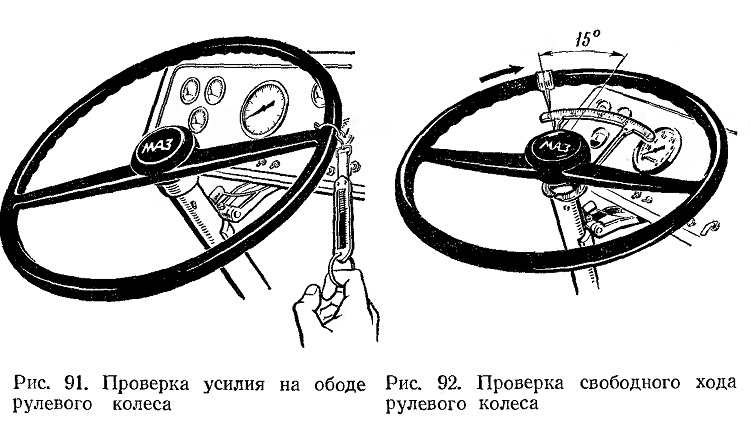

При правильно отрегулированном рулевом управлении усилие на ободе рулевого колеса (рис. 91) должно быть не более 20 кГ при ненагруженном автомобиле и при работающем двигателе, а свободный ход рулевого колеса не более 10—15° (рис. 92).
