ГИДРОУСИЛИТЕЛЬ АВТОМОБИЛЕЙ МАЗ-500А, МАЗ-504А, МАЗ-516



Устройство и работа



Гидроусилитель (рис. 94) представляет собой агрегат, состоящий из распределителя и силового цилиндра в сборе. В гидросистему усилителя входит шестеренчатый насос НШ-10Е, установленный на двигателе автомобиля, бачок для масла и трубопроводы.

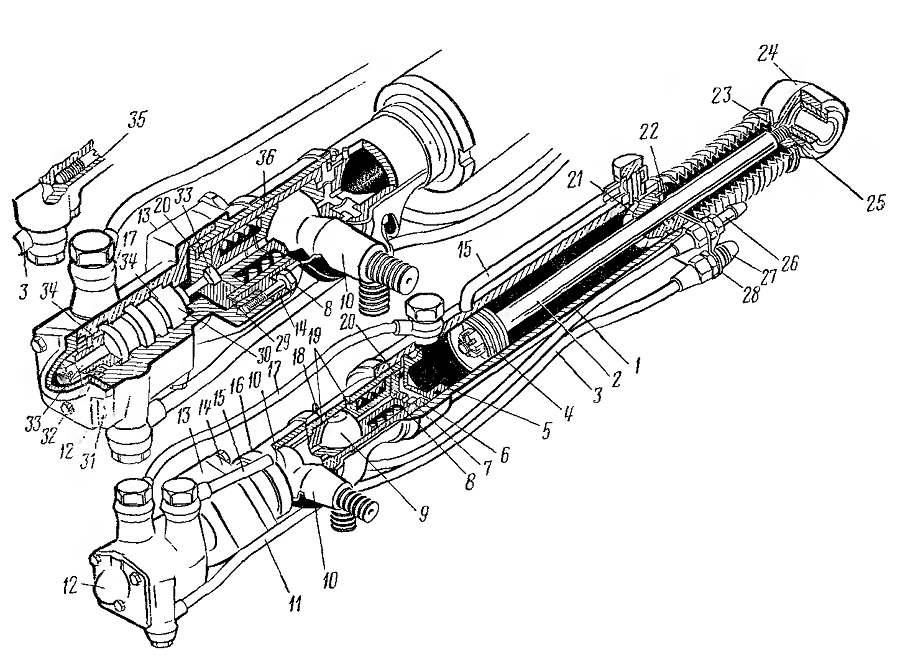

Рис. S4. Гидроусилитель рулевого управления-
1 — силовой цилиндр; 2 — шток; 3 — нагнетательный трубопровод; 4 — поршень;
5 — пробка; 6 — корпус шаровых шарниров; 7 — регулировочная гайка люфта шарового шарнира продольной тяги; 8 — толкатель; 9 — шаровой палец продольной тяги; 10 — шаровой палец рулевой сошки; 11 — сливной трубопровод; 12 — крышка; 13 — корпус распределителя; 14 —• фланец; 15 — трубопровод к надпоршневой полости силового цилиндра; 16 — хомут крепления уплотнителя; 17 — трубопровод к поршневой полости силового цилиндра; 18 — масленка; 19 — штифты фиксации сухарей; 20 — стопорный винт; 21 —• крышка силового цилиндра; 22 — винт; 23 — внутренняя шайба крепления чехла; 24 — головка штока; 25 — шплинт; 26 — штуцер сливной магистрали; 27 — штуцер нагнетательной магистрали; 28 — держатель шлангов; 29 — регулировочная пробка люфта шарового шарнира рулевой сошки; 30 — золотник; 31 — пробка; 32 — пробка золотника; 33 — стяжной болт; 34 — соединительный канал; 35 — обратный клапан; 36 — стакан

Распределитель состоит из корпуса 13 и золотника 30. Цапфы золотника уплотнены резиновыми кольцами круглого сечения — одна непосредственно в корпусе, другая в пробке 32, вставленной в корпус и закрытой крышкой 12.

На внутренней поверхности корпуса золотника имеются три кольцевые канавки. Крайние из них сообщены каналом между собой и с нагнетательной магистралью насоса, средняя — через сливную магистраль с бачком насоса. На поверхности золотника имеются две кольцевые канавки, сообщенные соединительными каналами 34 с замкнутыми объемами, называемыми реактивными камерами.

Корпус золотника прикреплен к фланцу корпуса 6 шарниров. В корпусе 6 размещены два шаровых пальца —10, к которому закреплена рулевая сошка, и 9, соединенный с продольной рулевой тягой. Оба пальца зажаты между сферическими сухарями пробкой

29 и регулировочной гайкой 7 посредством пружин. Затяжка сухарей ограничивается толкателями 8. От попадания грязи внутрь шарниры предохранены резиновыми уплотнителями, закрепленными на кожухе хомутами.

Пальцы в определенных пределах могут поворачиваться в сухарях, которые удерживаются от вращения штифтами 19, входящими в пазы сухарей.

Палец 10 рулевой сошки закреплен в стакане 36, который может перемещаться в корпусе 6 в осевом направлении в пределах 4 мм. Это перемещение ограничивается буртиком пробки 29, завернутой в стакан. Буртик в крайних положениях упирается в торец корпуса 13 распределителя и в торец корпуса 6 шаровых шарниров. Вместе со стаканом 36 перемещается и золотник 30, так как он связан с ним жестко при помощи болта и гайки.
Силовой цилиндр 1 соединен с другим концом корпуса 6 шарниров при помощи резьбового соединения и законтрен гайкой. В цилиндре перемещается поршень 4, связанный гайкой со штоком 2. Поршень уплотнен двумя чугунными кольцами. Полость цилиндра закрыта с одной стороны пробкой 5, уплотненной резиновым кольцом, с другой — крышкой 21, уплотненной таким же кольцом и запертой стопорным кольцом и шайбой, к которой крышка подтянута болтами. Шток уплотнен в крышке резиновым кольцом, защищенным грязесъемником. Наружная часть штока защищена от загрязнения резиновым гофрированным чехлом. На конце штока при помощи резьбового соединения закреплена головка 24, в которой размещены резиновая и стальная втулки.

Резиновая втулка заперта с торцов буртиком стальной втулки и гайкой. Полость силового цилиндра разделена поршнем на две части: подпоршневую и надпоршневую. Эти полости соединены трубопроводами 15 и 17 с каналами в корпусе распределителя, которые заканчиваются каналами, выходящими в полость корпуса между кольцевыми проточками.

Подпоршневая и надпоршневая полости силового цилиндра могут соединяться между собой через обратный клапан 35, состоящий из шарика и пружины, поджатой пробкой.

Работает гидроусилитель следующим образом (рис. 95). При работающем двигателе автомобиля насос 11 непрерывно подает в гидроусилитель 14 масло, которое в зависимости от направления движения автомобиля либо возвращается обратно в бачок 10, либо подается в одну из рабочих полостей (А или Б) силового цилиндра 8 через трубопроводы 5 и 6. Другая полость при этом соединена через сливную магистраль 12 с бачком 10.

Давление масла через каналы 3 в золотнике 2 всегда передается в реактивные камеры 1 и стремится установить золотник в нейтральное по отношению к корпусу положение.

При прямолинейном движении автомобиля (рис. 95, а) масло подается насосом по нагнетательному шлангу 13 в крайние кольцевые полости 20 распределителя, а оттуда через зазоры между

кромками канавок золотника и корпуса — в среднюю кольцевую полость 21 и далее по сливной магистрали 12 в бачок 10.

При повороте рулевого колеса влево (рис. 95, б) и вправо (рис. 95, в) рулевая сошка 19 через шаровой палец 18 перемещает золотник в сторону от нейтрального положения. При этом нагнетательная 20 и сливная 21 полости в корпусе золотника разобщаются и жидкость начинает поступать в соответствующую полость силового цилиндра, перемещая цилиндр 8 относительно поршня 7, закрепленного на штоке 15. Движение цилиндра передается управляемым колесам через шаровой палец 17 и связанную с ним продольную рулевую тягу 16.

Если прекратить вращение рулевого колеса 9, золотник останавливается, а корпус надвигается на него, устанавливаясь в нейтральное положение. Начинается слив масла в бачок, и поворот колес прекращается.

Гидроусилитель обладает высокой чувствительностью. Для поворота колес автомобиля необходимо перемещение золотника на 0,4—0,6 мм.

С повышением сопротивления повороту колес увеличивается и давление масла в рабочей полости силового цилиндра. Это давление передается в реактивные камеры и стремится установить золотник в нейтральное положение.

Вследствие усиливающего эффекта гидроусилителя усилие на рулевом колесе в начале поворота колес не превышает 5 кГ, а наибольшее усилие — около 20 кГ.

В системе гидроусилителя имеется предохранительный клапан, установленный на силовом цилиндре. Клапан отрегулирован на заводе на давление в системе 80—90 кГ/см3. Регулировка клапана в автохозяйствах запрещается.

Следует иметь в виду, что допускается лишь кратковременная работа рулевого управления при неработающем усилителе, гак как при этом значительно возрастает усилие на рулевом колесе и увеличивается его свободный ход. Скорость движения автомобиля с неработающим усилителем не должна превышать 20 км/ч.

Насос гидроусилителя рулевого управления шестеренчатого типа НШ-10Е (рис. 96) установлен на левой стороне двигателя и приводится в действие от коленчатого вала двигателя посредством клинового ремня. Бачок для рабочей жидкости установлен на рамке радиатора.

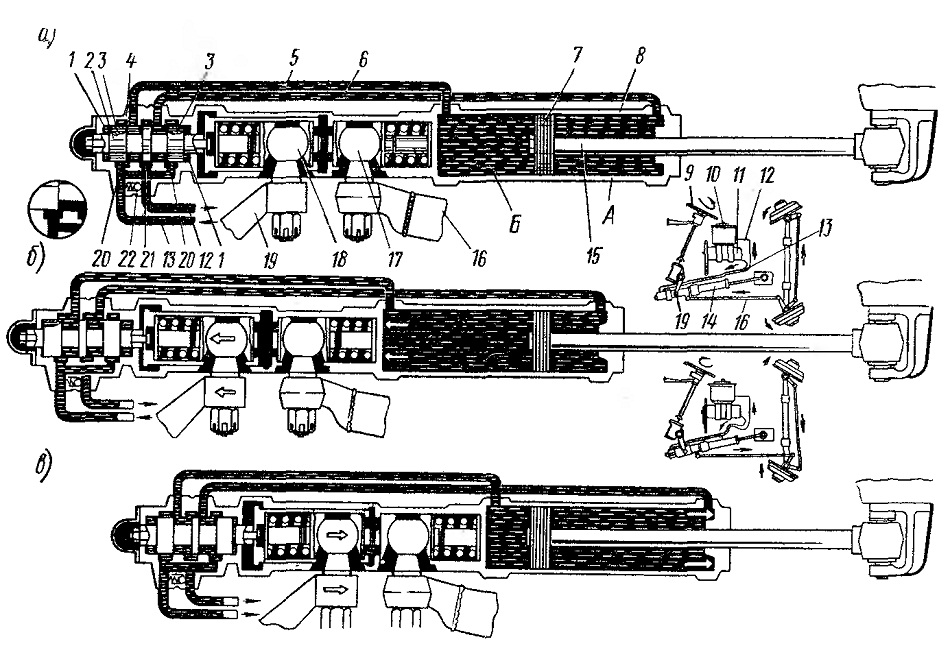

Рис. 95. Схема работы гидроусилителя рулевого управления:
1 — реактивная камера; 2 — золотник; 3 — каналы: 4 — корпус распределителя; 5 и
6 — трубопроводы; 7 ~ поршень; 8 — силовой цилиндр; 9 — рулевое колесо; 10 — бачок; 11 — насос; 12 — сливная магистраль; 13 — нагнетательный шланг; 14 — гидроусилитель; 15 — шток поршня; 16 — продольная рулевая тяга; 17 и 18 — шаровые пальцы; 19 — рулевая сошка; 20 — нагнетательная полость; 21 сливная полость; 22 — обратный клапан

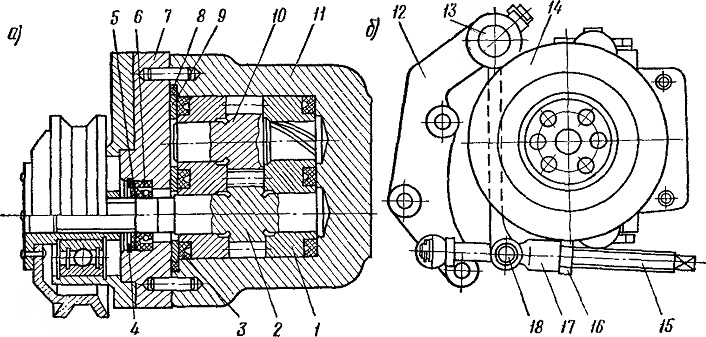

Рис. 96. Насос гидроусилителя: а — насос; б — натяжное устройство;
1 — правая втулка; 2 — ведомая шестерня; 3 — уплотнительное кольцо; 4 — стопорное кольцо; 5 — опорное кольцо; 6 — манжета; 7 — крышка; 8 — уплотнительное кольцо; 9 — ведущая шестерня; 10 — втулка левая; 11 — корпус насоса; 12 — неподвижный кронштейн; 13 — ось; 14 — шкив; 15 — регулировочный винт; 16 — контргайка; 17 — вилка; 18 — палец
