Техническое обслуживание и регулировка тормозов автомобилей МАЗ-500А, МАЗ-504А, МАЗ-516

Обслуживание тормозов колес заключается в их периодическом осмотре и очистке, проверке креплений, смазке втулок разжимных кулаков и червячной передачи регулировочного рычага в соответствии с картой смазки.

При осмотре автомобиля проверить действие тормозной педали, которая должна после нажатия легко возвращаться в исходное положение, а также состояние фрикционных тормозных накладок. Нельзя допускать износа накладок до головок заклепок; замасленные накладки промыть бензином. Проверить состояние сальниковых уплотнений подшипников колес и резиновых уплотнительных колец в кронштейнах. Обратить внимание на надежность затяжки оси колодок переднего тормоза, крепления суппорта и тормозных камер, легкость вращения разжимных кулаков во втулках, отсутствие ослабления или поломки стяжных пружин. Обнаруженные неисправности следует устранить.

При ТО-2 или при недостаточно эффективном торможении автомобиля независимо от пробега проверить и отрегулировать тормоза.

Регулировке переднего колесного тормоза должна предшествовать регулировка подшипников ступиц колес. Зазор между накладками и барабаном регулируют на холодных тормозах.

Нормальная величина зазора между накладками и барабаном должна быть равна 0,4 мм. Этот зазор соответствует ходу штоков тормозных камер в пределах 25—35 мм.

Увеличение длины хода штока тормозных камер указывает на увеличение зазоров между накладкой и тормозным барабаном. При этом время на устранение зазора увеличивается, скорость срабатывания тормозов уменьшается и увеличивается тормозной путь. При увеличении хода штоков до 40 мм тормоза должны быть отрегулированы. Разница в ходе штоков тормозных камер на каждой осп не должна превышать 5 мм.

Регулировать колесные тормоза в следующей последовательности:

поднять домкратом одно колесо автомобиля; ключом поворачивать за квадратную головку червяк регулировочного рычага разжимного кулака до тех пор, пока не начнется прихватывание тормозного барабана при вращении колеса;

повернуть червяк в обратном направлении на три щелчка, что соответствует ходу штока тормозной камеры в пределах 25—35 мм.

Величину хода штоков тормозных камер можно проверить, заметив на линейке отметку, соответствующую начальному положению центра соединительного пальца штока относительно кронштейна и положению пальца при полностью выжатой педали тормоза (давление при этом в пневматической системе автомобиля должно быть 6—7 кГ/см2).

При каждом ТО-1 проверять и при необходимости регулировать свободный ход педали тормоза. При правильно отрегулированном приводе тормозного крана ход педали до загорания лампочки «стоп-сигнала» должен быть 50—60 мм.

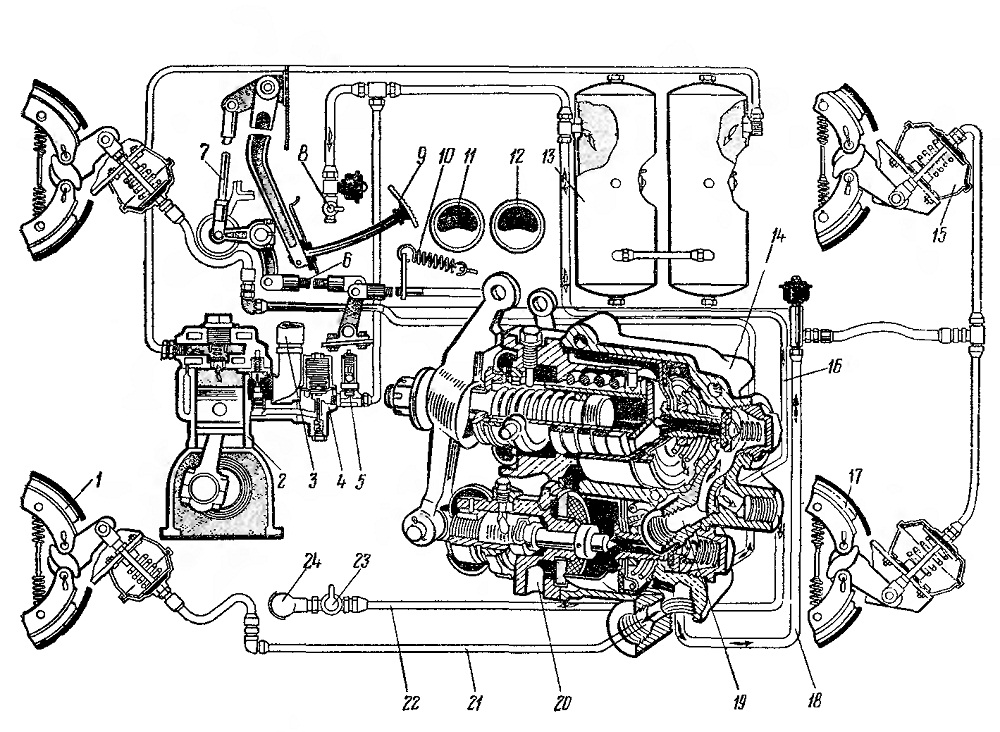

Рис. 98. Схема привода тормозов автомобилей МАЗ-500А и МАЗ-504А:
1 — передний колесный тормоз; 2 — компрессор; 3 — трубопровод подачи воздуха в компрессор; 4 — регулятор давления воздуха; 5 — предохранительный клапан; 6 — горизонтальная тяга привода тормозного крана; 7 — вертикальная тяга привода тормозного крана; 5 — кран отбора воздуха; 9 — педаль ножного тормоза; 10 — возвратная пружина; 11 — указатель давления воздуха в тормозных камерах; 12 — указатель давления воздуха в пневматическом приводе тормозов; 13 — воздушный баллон; 14 — тормозной кран; 15 — тормозная камера; 16 — воздухопровод подвода воздуха к тормозному крану; 17 — задний колесный тормоз; 18 — воздухопровод для подачи воздуха к тормозным камерам задних колес; 19 — канал подачи воздуха к тормозному крану; 20 — канал для выпуска воздуха из крана; 21 — воздухопроводы подачи воздуха к тормозным камерам передних колес; 22 — воздухопровод подачи воздуха к прицепу; 23 — разобщительный кран; 24 — соединительная головка

Если ход педали тормоза больше или меньше указанной величины, отрегулировать его изменением длины вертикальной тяги 7 (рис. 98) или горизонтальной тяги 6. Удобнее всего регулировать изменением длины вертикальной тяги в следующем порядке: отсоединить вилку вертикальной тяги 7 от рычага; уменьшить длину тяги 7 (для уменьшения свободного хода педали), навертывая нижнюю вилку или ввертывая тягу в верхнюю вилку;
подсоединить вилку тяги к рычагу и проверить свободный ход педали.
В случае необходимости регулировку повторить. Если вертикальная тяга 7 на всю длину резьбовой части ввернута в нижнюю вилку, то регулировать следует изменением длины горизонтальной тяги 6 в следующем порядке:

отсоединить вилки тяг 7 и 6 от двуплечего рычага; уменьшить длину тяги 6 (для уменьшения свободного хода педали) с помощью вилок;

подсоединить вилку горизонтальной тяги 6, а затем внлку вертикальной тяги 7 к двуплечему рычагу и проверить свободный ход педали.

Регулировать свободный ход педали можно, также изменяя одновременно длину тяг 7 и 6.

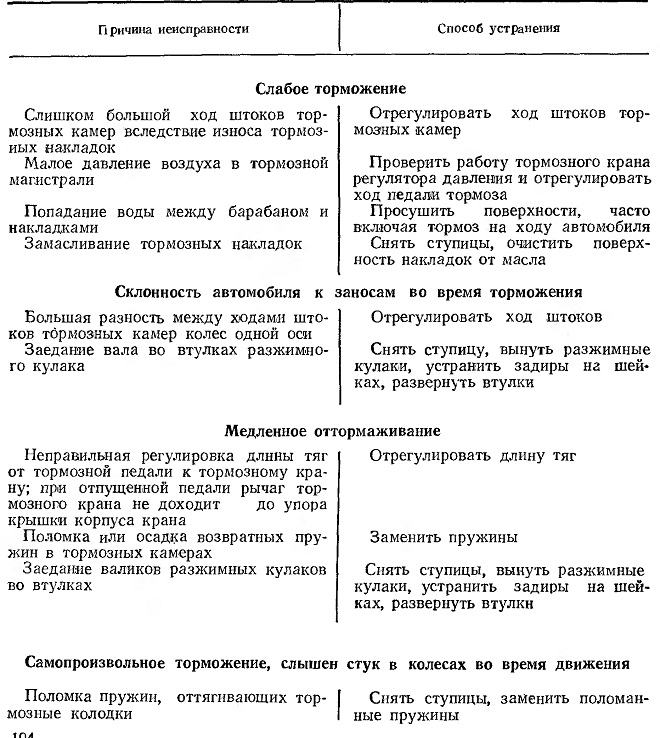

Основные неисправности ножного тормоза и способы их устранения приведены в табл. 12.

Таблица 12
