Схема звуковой сигнализации заднего хода автомобилей MA3-5335, МАЗ 5549, МАЗ-5429, MA3-5430, МАЗ-504В

Схема звуковой сигнализации заднего хода показана на рис. 61.

При включении заднего хода замыкаются контакты конечного выключателя 6. При этом через контакты промежуточного реле 1 включается сигнал заднего хода 7, установленный на поперечине платформы сзади.

Комплект звуковой сигнализации заднего хода установлен на автомобиле, однако в связи с тем что звуковая сигнализация заднего хода используется не всегда, провода жгута сигнализации, прокладываемого по раме 5, не соединены на соединительной панели 3 с проводами жгута сигнализации, проведенного по кабине 2.

Для подключения звуковой сигнализации заднего хода необходимо проделать Следующее:

1) выключить массу аккумуляторных батарей;

2) откинуть щиток приборов, отвернув винты его крепления, открыть крышку блоков предохранителей и проложить жгут сигнализации по раме, уложенный справа от блоков предохранителей, по дну панели приборов до соединительной панели 3;

3) соединить провода жгутов сигнализации 2 и 5 на соединительной панели в соответствии с их расцветкой.

После соединения указанных проводов включить массу аккумуляторных батарей и при заглушенном двигателе включить передачу «Задний ход».

Если при этом звуковой сигнал заднего хода не включается, необходимо проделать следующее:

1) выключить передачу «Задний ход»;

2) выключить массу батарей;

3) отсоединить зеленый и красный провода жгута 4 от конечного выключателя 3 (рис. 62);

4) вывернуть конечный выключатель 3

5) снять одну регулировочную шайбу 1;

6) завернуть конечный выключатель 3 и подключить к нему провода;

7) включить массу батарей и при заглушенном двигателе включить передачу «Задний ход».

Если сигнал вновь не включается, то необходимо аналогичным образом снять вторую регулировочную шайбу 1 и добиться включения сигнала.

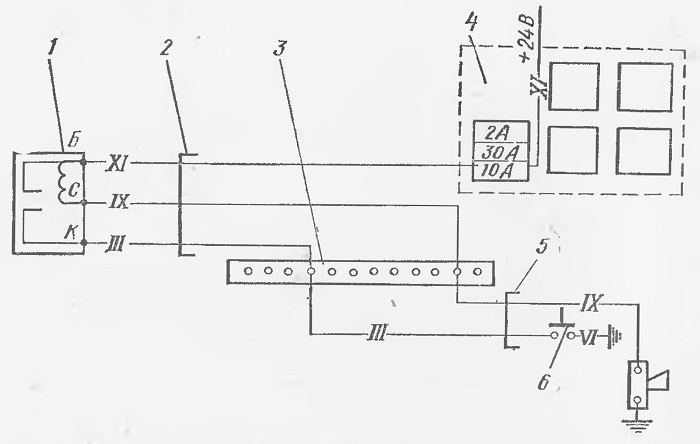

Рис. 61. Схема звуковой сигнализации заднего хода:
1—реле сигнала заднего хода; 2 — жгут сигнализации (по кабине); 3 — панель соединительная; 4 — блок предохранителей; 5 — жгут сигнализации (по раме);
6 — выключатель конечный; 7 — сигнал заднего хода; 8 — перемычка (массы)
Расцветка проводов:
III — зеленый; VI - красный; IX — розовый; XI — черный

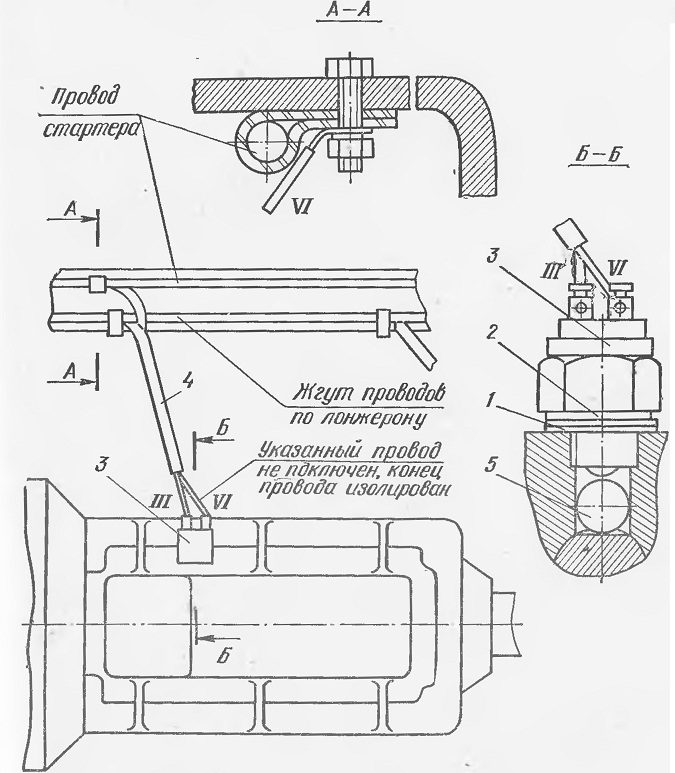

Рис. 62. Установка конечного выключателя звуковой сигнализации заднего хода:
1 — шайба регулировочная; 2 — шайба стопорная, 3 — выключатель; 4 — жгут проводов; 5 — шарик
Расцветка проводов:
III — зеленый; VI — красный
