Система звуковой сигнализации автомобилей MA3-5335, МАЗ 5549, МАЗ-5429, MA3-5430, МАЗ-504В




На автомобилях МАЗ установлены два электрических сигнала высокого и низкого тока, которые включаются кнопкой сигнала, расположенной в центре рулевого колеса. Кроме того, на автомобилях MA3-5335 и МАЗ-5429 дополнительно устанавливается воздушный сигнал для звуковой сигнализации при обгоне за пределами населенных пунктов.

Схема включения электрических и воздушного сигналов показана на рис. 60.

Включение воздушного сигнала 8 производится при помощи электропневматического клапана 7. При выезде за пределы населенных пунктов следует перевести рукоятку переключателя сигналов 3, установленного на щитке приборов с левой стороны, влево.

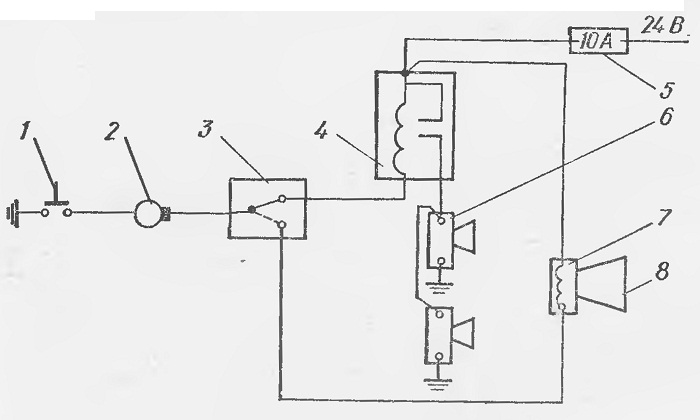

Рис. 60 Схема включения электрических и воздушных сигналов:
1 — кнопка сигнала; 2 — контактное устройство сигнала; 3 — переключатель сигналов, 4 — реле сигнала; 5 — предохранитель; 6 — электрические сигналы; 7 — электропневмоклапан воздушного сигнала; 8 — воздушный сигнал







Тогда при нажатии на кнопку сигналов обмотка электронневматического клапана 7 окажется под напряжением, и включится воздушный сигнал. При въезде в населенный пункт следует перевести рукоятку переключателя 3 вправо. Тогда при нажатии на кнопку сигналов будут включаться электрические сигналы.

Автомобили-самосвалы МАЗ-5549 в соответствии с требованиями безопасности дополнительно оборудованы звуковой сигнализацией, которая включается при движении задним ходом. Указанная сигнализация должна использоваться только при работе автомобилей в карьерах и отвалах, а также при добыче полезных ископаемых открытым способом.
