КАБИНА автомобилей MA3-5335, МАЗ 5549, МАЗ-5429, MA3-5430, МАЗ-504В
Кабина автомобиля цельнометаллическая, двух- или
трех местная, расположена над двигателем.
Свободный доступ к двигателю и его системам, рулевому управлению и
другим агрегатам, расположенным в передней части шасси, обеспечивается
способностью кабины опрокидываться относительно передних шарнирных опор
на угол около 45°.
При опрокинутой кабине ее масса уравновешивается специальными пружинами
(рис. 64), расположенными под кабиной. В опрокинутом состоянии положение
кабины фиксируется упором-ограничителем 2 складывающегося типа с
защелкой 3.
На основании кабины, в ее передней части, имеются два литых кронштейна,
которые входят в проушины двух других кронштейнов, приклепанных к
передним концам лонжеронов рамы. Кронштейны сочленяются посредством оси.
В верхнем кронштейне устанавливаются резиновые армированные втулки для
смягчения передаваемых колебаний, которые стопорятся болтами.

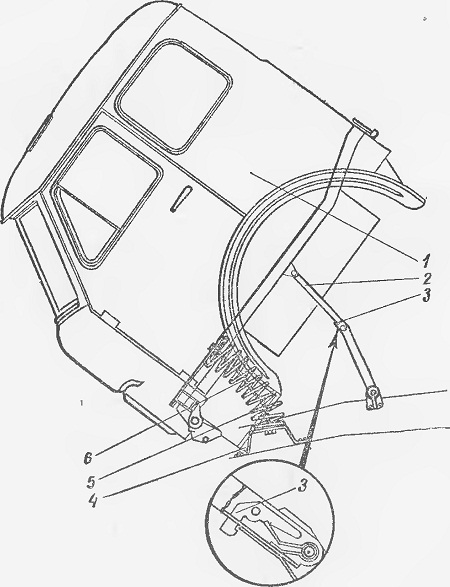

Рис. 64 Положение упора-ограничителя при
опрокинутой кабине:
1 — кабина; 2 — упор-ограничитель; 3— защелка; 4 — поперечина; 5 пружина
опрокидывания; 6 трос страховой
