Радиооборудование автомобилей MA3-5335, МАЗ 5549, МАЗ-5429, MA3-5430, МАЗ-504В

Радиооборудование автомобилей МАЗ состоит из радиоприемника А324, громкоговорителя 4 Г Д-8, антенного кабеля, антенны АР-105 и соединительных проводов.

Установка радиооборудования показана на рис. 63.

Автомобильный радиоприемник А324 представляет собой 8-транзисторный супергетеродин, предназначенный для приема радиовещательных станций в диапазоне длинных и средних волн. Он имеет автоматическую регулировку усиления и плавную регулировку громкости. Питание осуществляется от сети автомобиля. В проводе, идущем от блоков предохранителей к радиоприемнику, вмонтирован пластмассовый патрон с плавким предохранителем на 2 А.

Включается радиоприемник поворотом левой ручки (регулятор громкости) по часовой стрелке до щелчка. При этом загорается лампа, освещающая шкалу радиоприемника. Антенна должна быть полностью поднята.

Кнопками переключения диапазонов устанавливают желаемый диапазон. Медленным вращением правой ручки приемник настраивают на желаемую станцию по максимальной громкости звучания.

После настройки левой ручкой устанавливают необходимую громкость звучания.

Для выключения приемника следует повернуть ручку регулятора громкости против часовой стрелки до щелчка.

Акустическая система радиоприемника состоит из громкоговорителя 14, устанавливаемого рядом с радиоприемником.

Для замены неисправного громкоговорителя необходимо:

1) снять панель радиооборудования 15. Для этого надо отвернуть четыре винта крепления панели проводов;

2) отсоединить провода громкоговорителя от радиоприемника;

3) отвернуть два винта крепления громкоговорителя и вынуть громкоговоритель.


После замены громкоговорителя сборку произвести в обратном порядке.

Антенна типа АР-105 представляет собой телескопический штырь, состоящий из трех передвижных звеньев. Она установлена на наружной панели кабины с правой стороны при помощи втулки 5 и опорного кронштейна 18, привариваемого к щитку передка кабины.

Управление выдвижением телескопического штыря антенны осуществляется рычажной системой при помощи толка-1еля 10, установленного в кабине под панелью приборов с правой стороны.

Для выдвижения головки 1 телескопического штыря антенны необходимо повернуть рычаг 19 толкателя по часовой стрелке и затем выдвинуть звенья антенны. Опускание звеньев телескопического штыря осуществляется путем нажатия на головку 1.

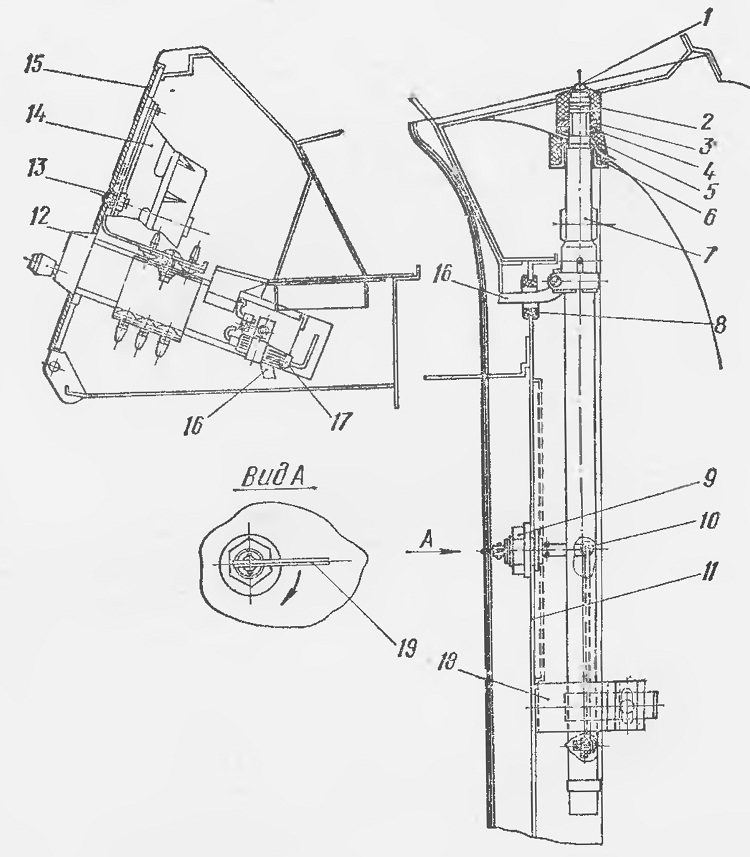

Рис. 63 Радиооборудование и его установка:
1 — головка антенны, 2 — колпачок облицовочный; 3 — гайка; 4 — прокладка; 5, 6— втулка, 7 —антенна, 8 —втулка; 9 — гайка, 10 — толкатель антенны; 11—щиток передка; 12 — радиоприемник; 13—винт; 14 — громкоговоритель; 15—панель радиооборудования, 16 — провод громкоговорителя; 17 — предохранитель; 18 — кронштейн опорный, 19 — рычаг толкателя
