Масляный насос НШ-32УП автомобилей-самосвалов MA3-5549

На автомобиле-самосвале установлен шестеренчатый насос высокого давления НШ-32УП. Производительность насоса 40 л в минуту при 1300—1400 об/мин коленчатого вала двигателя. Он состоит из алюминиевого корпуса 12 (рис. 71) и размещенных в

нем двух шестерен: ведущей 8 и ведомой 10, вращающихся в бронзовых втулках. Эти втулки обеспечивают одновременно торцовое уплотнение шестерен.

Вал ведущей шестерни насоса приводится во вращение непосредственно от ведущего вала коробки отбора мощности.

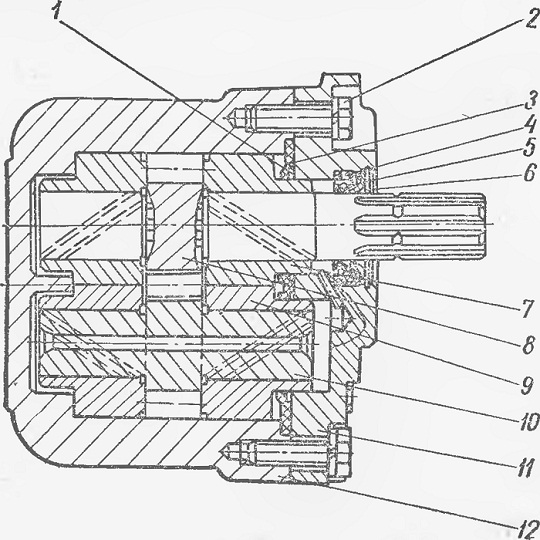

Рис. 71. Масляный насос:
1 — кольцо; 2 — болт; 3 — манжета- 4 — сальник; 5 кольцо опорное; 6 — кольцо стопорное; 7 — втулка правая; 8 — шестерня ведущая; втулка левая; 10 — шестерня ведомая; 11 — крышка; 12 — корпус насоса
