Кран управления опрокидывающего механизма самосвала МАЗ-525

Кран управления опрокидывающего механизма самосвала МАЗ-525

Кран управления (фиг. 107) служит для управления подъемом и опусканием платформы и для фиксации платформы в любом положении. Он состоит из корпуса 1, внутри которого поворачивается пробка 2 крана. Корпус крана закрывается крышкой 3 с сальниковым уплотнением 4.

На конце стержня пробки закреплен рычаг 6, фиксируемый в трех положениях с помощью шарика 8 и пружины 7. Шарик входит в углубления ограничителя 5, закрепленного на крышке двумя болтами. Три положения рычага крана управления могут обеспечить подъем платформы, остановку платформы в любом положении как при подъеме, так и при опускании и опускание платформы.

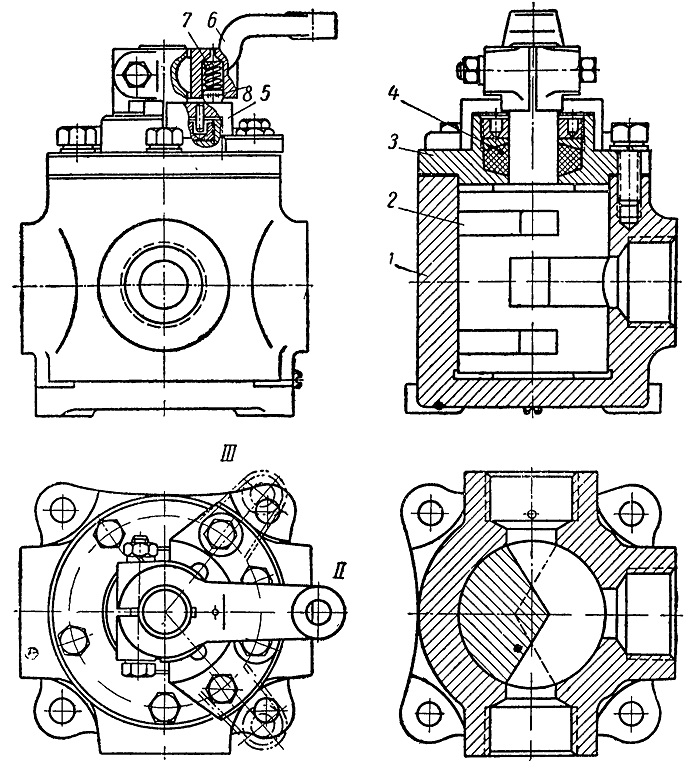

Фиг. 107. Кран управления:
1 — корпус, 2 — пробка крана; 3 — крышка; 4 — сальниковое уплотнение; 5 — ограничитель рычага, 6 — рычаг; 7 — пружина фиксатора; 8 — шарик фиксатора.
