Цепной ограничитель платформы самосвала МАЗ-525
Для предохранения платформы от чрезмерного
опрокидывания назад установлен цепной ограничитель
(фиг. 108). Цепь 1 одним концом соединена с направляющей 5, а другим— с
основанием платформы. Передний конец направляющей шарнирно соединен с
рамой автомобиля. К заднему концу направляющей, кроме цепи, присоединены
две пружины, другими концами укрепленные на раме автомобиля. При подъеме
платформы цепь растягивает пружины с силой около 3 т, в результате чего
ограничивается угол наклона платформы, а также ускоряется последующее
опускание платформы.

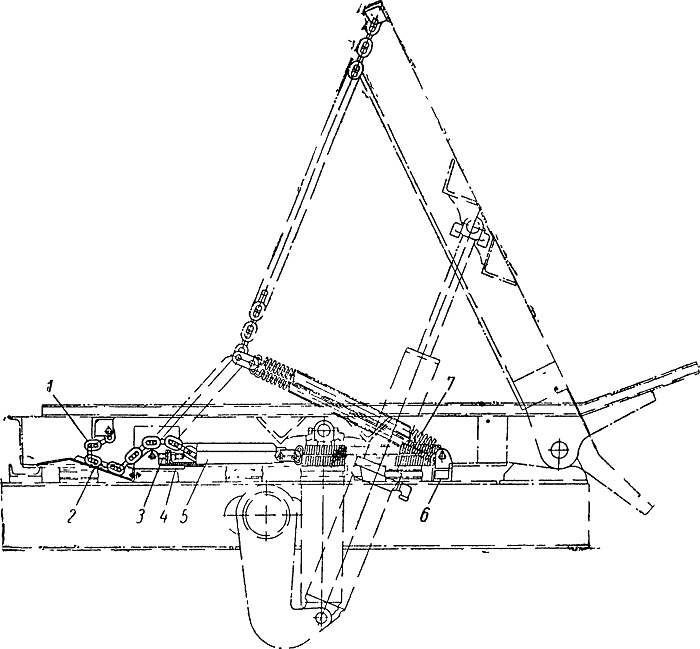

Фиг 108. Цепной ограничитель платформы:
1 — цепь; 2 — площадка цепи; 3 — регулировочный винт; 4 — кронштейн
направляющей цепи;
5 — направляющая цепи; 6 — поперечина крепления пружины; 7 — пружина.
