Коробка отбора мощности самосвала МАЗ-525





 Коробка отбора мощности (фиг. 104) одноступенчатая. Она укреплена болтами на картере коробки передач с правой стороны.

Промежуточная шестерня 2 коробки отбора мощности находится в постоянном зацеплении с прямозубой шестерней отбора мощности, установленной на промежуточном валу коробки передач.

Промежуточная шестерня 2 установлена на оси 4 и вращается на роликоподшипнике 5. По обе, стороны шестерни имеются шайбы 3. Ось 4 шестерни от проворачивания и продольного перемещения удерживается болтом 1.

Ведомая шестерня 8 перемещается по шлицевой поверхности вала 11 с помощью вилки 7. При перемещении вперед шестерня 8 зацепляется с промежуточной шестерней 2. Вал 11 ведомой шестерни опи-рается на два шарикоподшипника. На заднем конце вала посажен на шлицах и затянут гайкой фланец карданного вала насоса. В передней части вал закрывается глухой крышкой 10, в задней части крышкой 18, в которую запрессован сальник 19.

В приливах картера 6 коробки отбора мощности перемещается шток 15 вилки включения. На переднем конце штока проточены две канавки. В них входит шарик 14 фиксатора, удерживающий шток во включенном или выключенном положении. Шарик прижимается пружиной 13, помещенной в корпусе 12 фиксатора. В средней части штока на резьбе удерживается вилка 7. В месте выхода шток уплотняется сальником 16, поджимаемым гайкой 17.

При вращении промежуточного вала коробки передач вращается и промежуточная шестерня 2. Для включения коробки отбора мощности нужно переместить шток 15 вперед до полного включения шестерен. При этом шарик фиксатора должен входить во вторую кольцевую проточку.

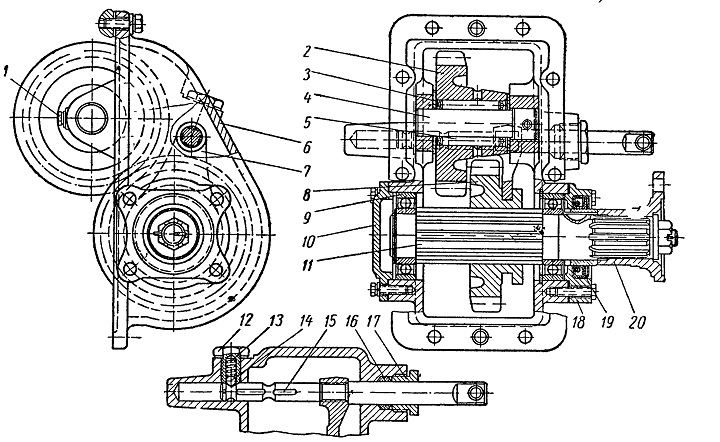

Фиг. 104. Коробка отбора мощности:
1 — болт; 2 —- промежуточная шестерня; 3— шайба; 4— ось промежуточной шестерни; 5— роликоподшипник; 6 — картер коробки отбора мощности; 7 — вилка; 8 — ведомая шестерня; 9 — подшипник; 10 — передняя крышка; 11 — вал ведомой шестерни; 12 — корпус фиксатора; 13 — пружина фиксатора; 14 — шарик; 15 — шток; 16 — сальник штока; 17 — гайка сальника; 18 — задняя крышка; 19 — сальник вала ведомой шестерни; 20 — фланец.
