КАРДАННАЯ ПЕРЕДАЧА автобусов ЛАЗ-695Е, ЛАЗ-695М, ЛАЗ-697Е,
ЛАЗ-697М, ЛАЗ-698
Карданная передача состоит из карданного вала (рис. 75) и двух карданов.
Осевое перемещение карданного вала осуществляется с помощью подвижного
шлицевого соединения, состоящего из шлицевой вилки с внутренними шлицами
и наконечника с наружными шлицами.

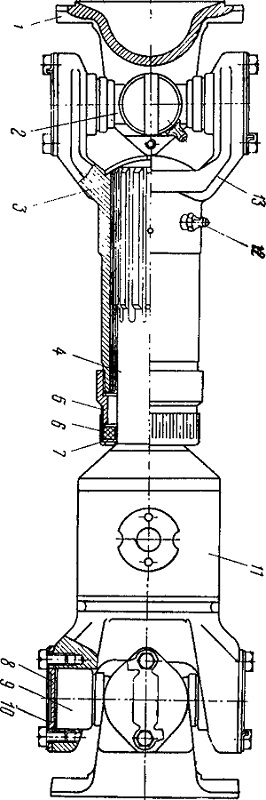

Рис. 75. Карданный вал:
1— фланец-вилка; 2 — крестовина карданного вала; 3 — скользящая вилка; 4
— шлицевый наконечник карданного вала; 5 —удлинитель скользящей вилки; 6
— сальник скользящей вилки; 7—-колпак сальника; 8 — опорная пластина
подшипника; 9—игольчатый подшипник;
Я? — замочная пластина; 11 — труба карданного вала; 12 — масленка; 13 —
вилка
