ЗАДНИЙ МОСТ автобусов ЛАЗ-695Е, ЛАЗ-695М, ЛАЗ-697Е, ЛАЗ-697М, ЛАЗ-698

На автобусы ЛАЗ до 1969 г. устанавливали задний мост автомобиля ЗИЛ-164А. С 1969 г. на все автобусы ЛАЗ устанавливают задний мост производства ВНР (Венгерской Народной Республики).

При установке на автобус задний мост автомобиля ЗИЛ-164А (рис. 76) подвергают частичной переделке, вызванной задним расположением, двигателя. При этом снимают главную передачу, полуоси, ступицы, тормозные валы с разжимными кулаками и кронштейнами тормозных камер, дифференциал в сборе, крышки подшипников и подшипники промежуточного вала. Затем главную передачу собирают с тем же дифференциалом и ведомой конической шестерней, повернутыми па 180°. Соответственно меняют местами подшипники ведомой конической шестерни, крышки подшипников с соответствующими регулировочными прокладками.

Меняют местами ступицы и тормозные валы с разжимными кулаками, после чего ставят полуоси и устанавливают кронштейны тормозных камер, которые тоже меняют местами и поворачивают на 180°.

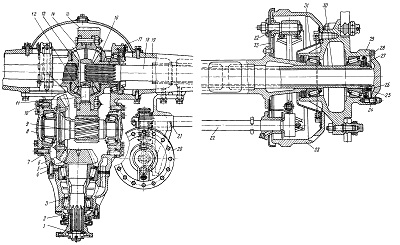

Рис. 76. Задний мост автомобиля ЗИЛ-164А:
1 — фланец; 2 — крышка; 3, 4, 7 — регулировочные прокладки; 5 — ведущая коническая шестерня; 5 —ведомая коническая шестерня; 8— крышка подшипника; 9— малая ведомая цилиндрическая шестерня; 10 — картер главной передачи; 11 — крестовина сателлита; 12 — сателлит; 13 — опорная шайба; 14 — чашки коробки дифференциала; 15 —большая цилиндрическая ведомая шестерня;
16 — полуосевая шестерня; 17 — регулировочная гайка; 18 — полуось; 19 — картер моста; 20 — тормозная камера; 21 — кронштейн; 22 — тормозной вал; 23 — тормозной барабан; 24 — шайба; 25 — контргайка; 26 — штифт гайки; 27 — гайка; 28 — отверстие под болт-съемник; 29 — ступица; 30 — труба полуоси; 31 — маслоуловитель; 32 — палец; 33 — диск тормоза
