КрАЗ-260, КрАЗ-260В, КрАЗ-260Г. Фары ФГ-1223В

На автомобиле установлены две головные фары с лампами дальнего и ближнего света, две противотуманные фары и поворотная фара.

Примечание. На автомобиле могут устанавливаться головные фары ФГ-1223В с европейским асимметричным светооаспределением ближнего света.

Фары дальнего и ближнего света (рис. 68) герметичные, имеют неразбор-ный оптический элемент. Нижняя нить лампы номинальной мощностью 60 Вт соответствует дальнему свету фар, а верхняя нить 40 Вт — ближнему.

Лампа 6 вставляется в элемент фары сзади и закрывается крышкой о, которая крепится пластмассовой гайкой 2. При замене лампы прокладку 4 не рекомендуется вынимать из посадочного гнезда.

Оптический элемент фары требует тщательного ухода. При попадании внутрь оптического элемента пыли и грязи значительно снижается сила света. Пыль с зеркальной поверхности отражателей фар надо удалять, промывая чистой водой и просушивая на воздухе.

Противотуманные фары устанавливаются на кронштейнах в переднем бампере (или под ним) и предназначены для лучшей видимости дороги во время тумана, дождя, снегопада, а также при движении по узким дорогам

с большим количеством крутых поворотов. Включение фар производится клавишей 39 (см. рис. 8) на панели приборов.

При включении противотуманных фар пучок света проходит под нижней границей тумана, не отражаясь от него, благодаря чему дорога хорошо просматривается.

Направление света фар регулируется изменением положения фар на кронштейнах. При правильной установке фар их оптические оси света должны пересекаться с продольной осью автомобиля на поверхности дороги в 15 м от переднего бампера.

Не рекомендуется пользоваться одновременно противотуманными и основными фарами, так как это приводит к усиленной разрядке аккумуляторных батарей.

Поворотная фара установлена па крыше кабины. Предназначена для обзора местности и дополнительного освещения дороги вне населенных пунктов при отсутствии встречного транспорта.

Включается поворотная фара клавишей 9 (см. рис. 8) на панели приборов. Поворот фары на оси осуществляется посредством ручки 3 (см. рис. 7) из кабины водителя.

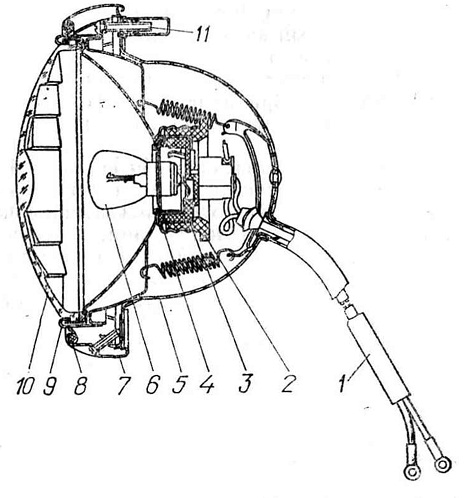

Рис. 68. Фара автомобиля:
1 — провод фары; 2 — гайка пластмассовая; 3 — крышка с контактами; 4 — прокладка крышки; 5 — корпус фары; 6 — лампа; 7 — ободок наружный; 6— прокладка ободка; 9— ободок внутренний; 10 — элемент оптический; 11 — винт регулировочный
