КрАЗ-260, КрАЗ-260В, КрАЗ-260Г. Предохранители

 Для предохранения электропроводки, агрегатов и приборов электрооборудования от чрезмерно больших токов, в случае короткого замыкания в цепи, применяются центральный блок, два блока плавких предохранителей ПР-112 (по 10 плавких вставок в каждом блоке) и два кнопочных (биметаллических) предохранителя ПР-2Б, служащих для защиты реле стартера и предпускового подогревателя. Центральный предохранительный блок (с двумя плавкими вставками на 60 А каждая) установлен на переднем щите кабины под капотом. Одна плавкая вставка включена в цепь от аккумуляторной батареи к амперметру, а другая служит для защиты устанавливаемого заказчиком дополнительного электрооборудования. В случае перегорания предохранителя необходимо устранить причину короткого замыкания и после этого заменить калиброванную медную проволоку диаметром 0,5—0,6 мм. В блоке ПР-112 имеется девять вставок по 8 А и одна вставка — 16 А. Кронштейн с блоками предохранителей установлен в вещевом ящике на панели приборов. Обозначение символов подключаемых потребителей на табличке блоков плавких предохранителей дано на рис. 71.

Кроме того имеется два плавких предохранителя ПР-118 на 3 А для защиты электроспидометра и ПР-119Б на 10 А для защиты реле поворотов, которые установлены под панелью приборов на кронштейне реле.

В случае размыкания цепи биметаллическим предохранителем вначале необходимо устранить неисправность, а затем включить предохранитель,
кратковременно нажав на кнопку до появления щелчка. Запрещается нажимать на кнопку биметаллического предохранителя при неисправной цепи.

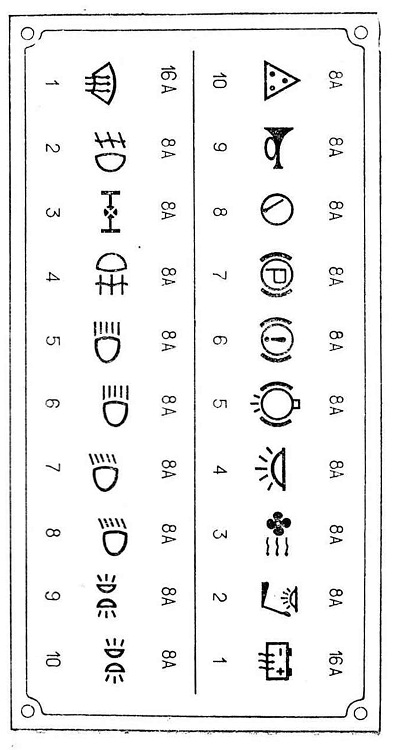

Рис. 71. Табличка блоков плавких предохранителен:
Верхний блок (защита цепей): 1 — центробежный насос топливного бака, подогрев аккумуляторных батарей; 2 — индивидуальное освещение кабины и фонарь подкузовной подсветки; 3 — вентиляторы отопителя и вентилятор обдува водителя; 4 — плафон освещения кабины; 5 — лампы сигнала торможения задних фонарей; 6 — контрольные лампы сигнализации падения давления воздуха в ресиверах; 7 — стояночная тормозная система;
8— цепь питания приборов; 9 — электрический звуковой сигнал; 10— «Знак автопоезда»
и фонарь подкапотной подсветки.
Нижний блок (защита цепей): 1 — розетка переносной лампы и обогрев ветрового стекла; 2 — фары противотуманные; 3 — блокировка дифференциала: 4 — фонари заднего
хода; 5 — дальний свет левой фары: 6 — дальний свет правой фары; 7 — ближний свет левой фары; 8 — ближний свет правой фары: 9 — габарит левый задний и левый передний; 10 — габарит правый задний и правый передний
