СЦЕПЛЕНИЕ
Подробное описание сцепления и его устройство даны в Инструкции по
эксплуатации двигателя.

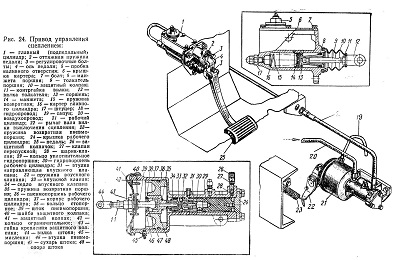

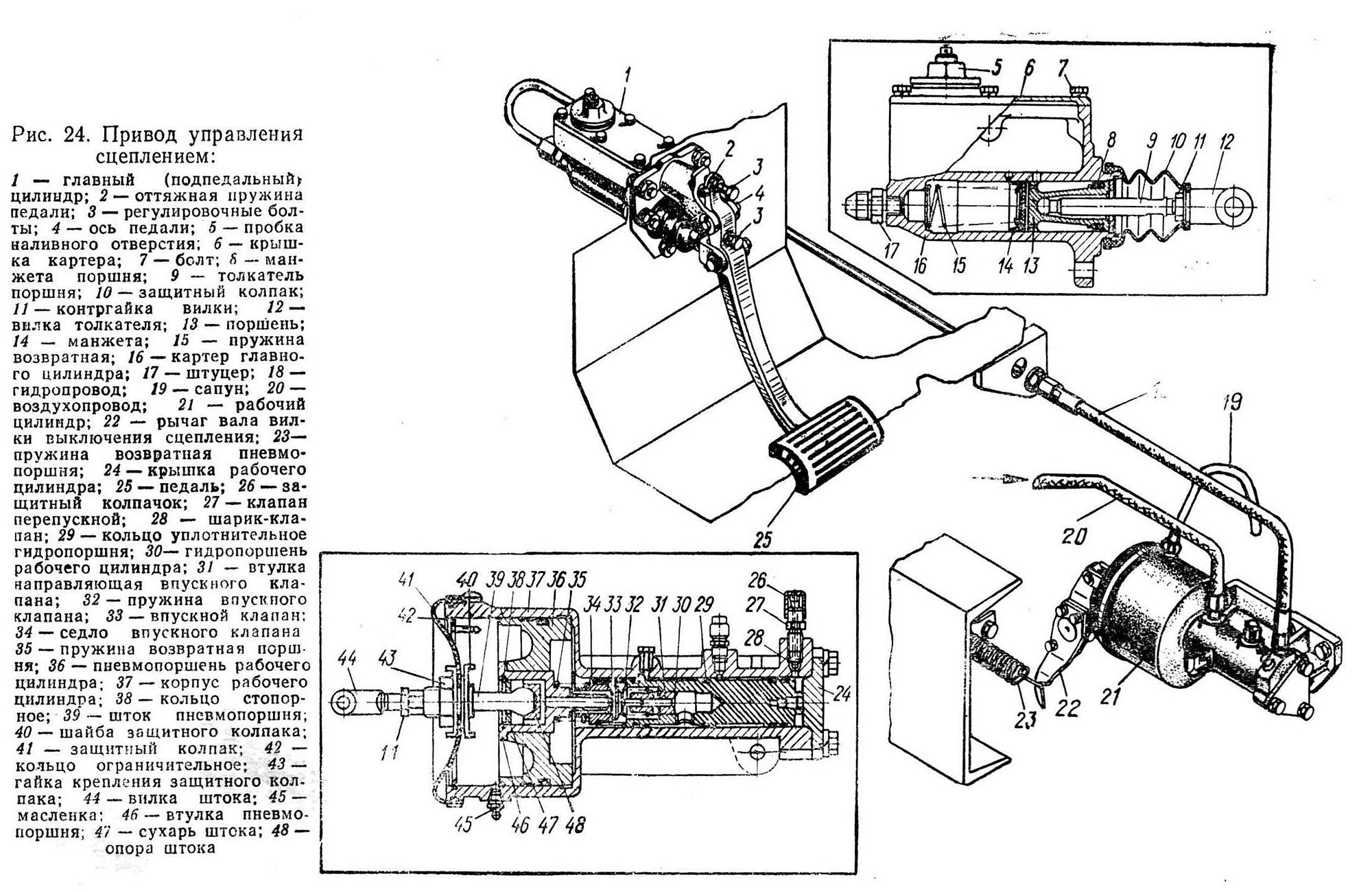

КрАЗ-260, КрАЗ-260В, КрАЗ-260Г. Привод управления сцеплением
(рис. 24) состоит из подвесной педали 25,
главного (подпедального) цилиндра 1, рабочего цилиндра 21, трубопроводов
и шлангов для подачи жидкости и сжатого воздуха к цилиндрам.
Давление жидкости, создаваемое поршнем 13 главного цилиндра, при нажатии
на педаль сцепления по трубопроводу 18 передается на гидропоршень 30
рабочего цилиндра и перемещает его. При перемещении гидропоршень
отжимает впускной клапан 33 от седла 34, обеспечивая тем самым
поступление сжатого воздуха из ресивера в пневмополость рабочего
цилиндра 21. Под действием давления воздуха пневмопоршень 36
перемещается и через вилку штока 44 и рычаг 22 выключает сцепление.
В исходное положение поршни и педаль сцепления возвращаются ног
действием силы нажимных пружин сцепления, .возвратных пружин поршней и
оттяжной пружины педали.
В случае отсутствия воздуха в ресиверах привод выключения сцепления будет чисто гидравлическим, но при этом значительно возрастает усилие на педали.
рис 24
