КрАЗ-260, КрАЗ-260В, КрАЗ-260Г. Система выпуска отработавших газов двигателя ЯМЗ-238Л

Система выпуска отработавших газов (рис. 16). Состоит из выпускных труб, компенсатора и глушителя шума выпуска. В системе установлен вспомогательный тормоз.

Система выпуска газов приспособлена для подключения комплекта ДК-4Д. С этой целью на конце задней выпускной трубы приварены крючки. При оборудовании автомобиля указанным комплектом необходимо приварить газоотборник к крышке (газоотборник и крышка входят в состав комплекта ДК-4Д). Порядок оборудования, подключения и рекомендации по эксплуатации комплекта ДК-4Д изложены в его паспорте.

Работа комплекта ДК-4Д должна производиться при средней частоте вращения коленчатого вала двигателя (1500—1700 мин-1) без нагрузки. Каждый цикл работы двигателя с указанным комплектом не должен превышать 1,5 ч.

В процессе эксплуатации автомобиля при обнаружении пропуска газов через фланцы компенсатора необходимо подтянуть гайки стяжных болтов хомутов с усилием, предотвращающим проворачивание хомутов на фланцах компенсатора.

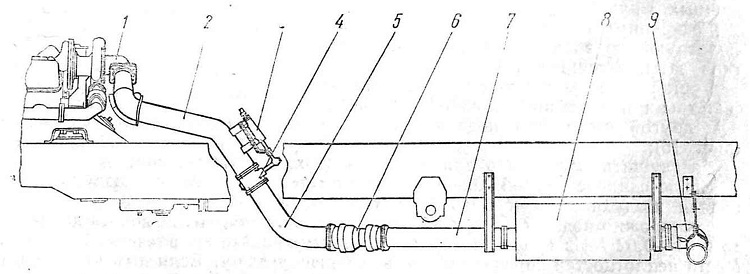

Рис. 16. Система выпуска отработавших газов:
I — патрубок турбокомпрессора; 2 — труба приемная выпускная; 3 — цилиндр включения вспомогательной тормозной системы; 4 — корпус заслонки; 5 — труба промежуточная; 6 — компенсатору 7- труба приемная передняя; 8 —глушитель; 9 — труба выпускная задняя
