КАЗ-606А. Масляный насос двигателя

 (рис. 41) —шестеренчатого типа, двухсекционный, установлен в картере двигателя. Верхняя часть корпуса насоса входит в гнездо блока цилиндров двигателя.

Корпус насоса состоит из двух частей 2 и 4, между которыми поставлена разделительная пластина 3. В каждой секции насоса размещаются по две прямозубые шестерни. Ведущие шестерни 1 и 6 установлены на валу 5 насоса на шпонках; ведомые шестерни 15 и 16 вращаются на осях 14, запрессованных в корпус насоса. Высота шестерен верхней и нижней секций неодинакова, чем обеспечивается различная производительность секций.

На верхнем конце вала 5 насоса при помощи штифта закреплена винтовая шестерня 7, входящая в зацепление с шестерней распределительного вала. От осевого смещения вверх вал 5 удерживается стопорным кольцом, поставленным под ведущей шестерней верхней секции в кольцевую выточку вала.

Масло в верхнюю секцию насоса засасывается через плавающий маслоприемник 10, шарнирно присоединенный к патрубку насоса. Шарнирное крепление трубки маслоприемиика позволяет ему перемещаться при изменении уровня масла в картере, забирая наиболее чистое масло. Подача масла в магистраль блока осуществляется через маслопровод 11.

Нижняя секция насоса забирает масло из картера через приемный патрубок 8 и подает его в канал блока по маслопрово-ду 13. В корпусе верхней секции насоса размещается редукционный плунжерный клапан 12. а в корпусе нижней секции — перепускной шариковый клапан 9.

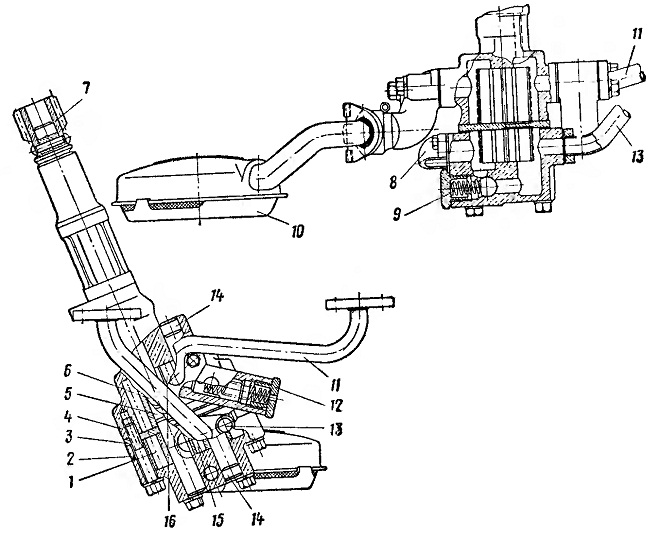

Рис. 41. Масляный насос двигателя KA3-606A
