КАЗ-608. Полнопоточный фильтр центробежной очистки масла двигателя

Полнопоточный фильтр центробежной очистки масла (полно-поточная центрифуга). С 1968 г. на двигателях КАЗ-608 вместо масляных фильтров грубой очистки и тонкой очистки устанавливается новый фильтр очистки масла — полнопоточная центрифуга.

Этот фильтр очистки масла включен в систему смазки последовательно. Масло, подаваемое верхней секцией масляного насоса, поступает под вставку 7 (рис. 38). Отсюда часть масла поступает через сетчатый фильтр 6 к двум жиклерам 1 и, вытекая из жиклеров, заставляет корпус 3 фильтра вращаться. Другая часть масла, пройдя через отверстия во вставке, подвергается очистке.

Очищенное масло поступает через радиальные отверстия в верхней части корпуса 3, кольцевой канал и радиальные отверстия в верхней части оси 9 и трубку 18 в корпус 21. Из корпуса фильтра масло подается в распределительную камеру блока двигателя.

В корпусе фильтра установлен перепускной клапан 23, отрегулированный на перепад давлений 0,8—1,0 кГ1см2.

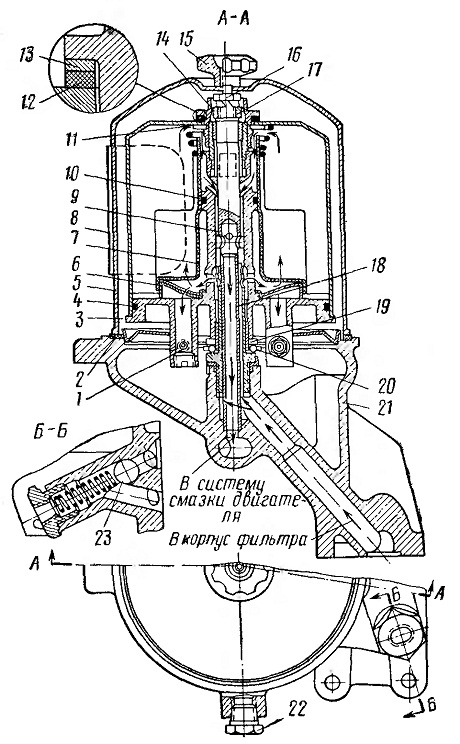

Рис. 38. Полнопоточный фильтр центробежной очистки масла:
1 — жиклер; 2 — прокладка; 3 — корпус; 4 — уплотнительное кольцо; 5 — крышка корпуса; 6 — сетчатый фильтр; 7 — вставка; 8 — кожух; 9 — ось; 10 — кольцо вставки; 11 — стопорное кольцо; 12 — прокладка гайки; 13 — шайба; 14 — гайка крышки; 15 — гайка кожуха: 16—гайка; 17 — упорная шайба; 18 — трубка; 19 — упорное кольцо подшипника; 20 — упорный подшипник; 21 — корпус основания; 22 — пробка;
13 — перепускной клапан
