Устройство и работа приборов вспомогательной тормозной системы автомобилей КамАЗ-5320 и Урал-4320

Пневматические цилиндры вспомогательной тормозной системы автомобилей КамАЗ-5320 и Урал-4320

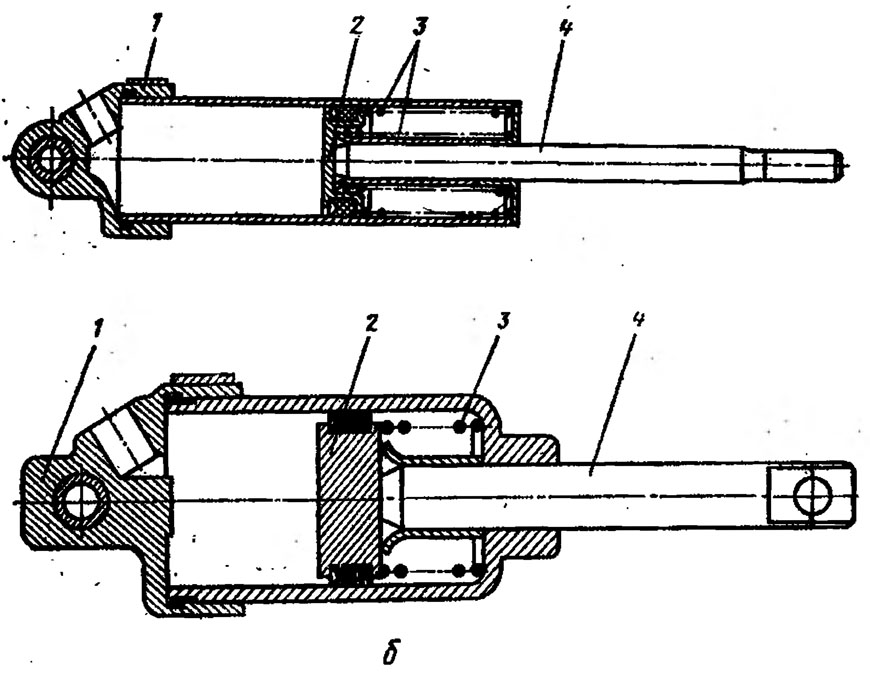

Пневматические цилиндры (рис. 7.18) являются исполнительными механизмами, 7 приводящими в действие вспомогательную тормозную систему.

На автомобиле установлено при пневматических цилиндра: два цилиндра (рис. 7.18, а) диаметром 35 мм для управления дроссельными заслонками в выпускных коллекторах двигателя и один цилиндр (рис. 7.18, б) диаметром 30 мм для управления рычагом регулятора топливного насоса высокого давления. Цилиндры работают идентично при подаче сжатого воздуха поршень перемещается и выдвигает шток, связанный с исполнительным механизмом; в исходное положение поршень возвращается под действием возвратной пружины.
