Устройство и работа приборов вспомогательной тормозной системы автомобилей КамАЗ-5320 и Урал-4320







Пневматический кран с кнопочным управлением вспомогательной тормозной системы автомобилей КамАЗ-5320 и Урал-4320







Пневматический кран с кнопочным управлением (рис. 7.19) предназначен для подачи и отключения сжатого воздуха. На автомобиле установлено два крана: один для управления пневмоцилиндрами моторного тормоза-замедлителя вспомогательной тормозной системы» другой — системой аварийного оттормаживания пружинных энергоаккумуляторов.

Сжатый воздух в пневматический кран поступает через вывод I. При нажатии на кнопку толкателя»3 впускной клапан 6 открывается» а канал 5 в толкателе закрывается, и воздух через вывод
III поступает к исполнительным механизмам. При отпускании кнопки под действием пружины 4 толкатель возвращается в исходное положение, а впускной клапан 6 закрывается. Из исполнительных механизмов воздух выходит в атмосферу через выпускной канал 5 и вывод III.

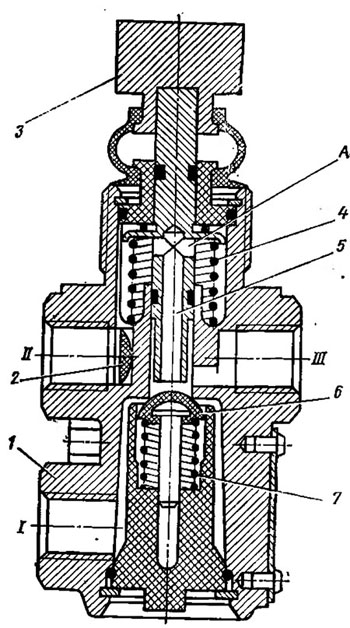

Рис. 7.19. Пневматический кнопочный крап:
I—вывод к воздушному баллону; II— вывод атмосферный; III — вывод к пневматическим цилиндрам; 1 — корпус: 2 — фильтр; 3— кнопка толкателя; 4 — пружина толкателя; 5 — выпускной канал; 6 — клапан; 7 — пружина клапана
