Устройство и работа системы питания двигателя топливом автомобиля КамАЗ-5320

Топливный насос высокого давления автомобиля КамАЗ-5320

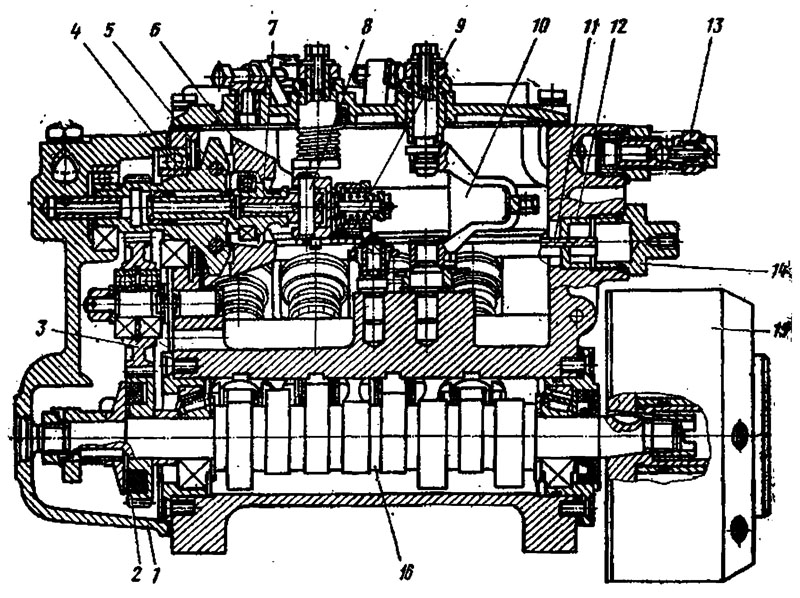

Топливный насос высокого давления (2.40) предназначен для точного дозирования топлива в зависимости от режима работы двигателя и подачи его в заданном отрезке цикла в течение определенного времени к форсункам в соответствии с порядком работы цилиндров.

Насос плунжерного типа, с V-образным расположением блоков секций, установлен в развале блок-картера. Он состоит из корпуса,. кулачкового вала, восьми секций, регулятора частота вращения коленчатого вала двигателя и автоматической муфты опережения впрыска топлива.

В корпусе насоса выполнены впускной и отсечной топливные каналы. В нижней части корпуса установлен кулачковый вал. Количество кулачков валя соответствует числу секций насоса, а их взаимное расположение — порядку чередования подач- секциями. При вращении кулачкового вала усилие передается в роликовый толкатель и через пяту толкателя —  плунжер секции.
