Устройство и работа системы питания двигателя топливом автомобиля КамАЗ-5320

Система питания двигателя топливом состоит из топливного бака, фильтров грубой и тонкой очистки топлива, топливоподкачивающего насоса низкого давления, двух ручных топливоподкачивающих насосов, топливного насоса высокого давления, форсунок и трубопроводов высокого и низкого давления.

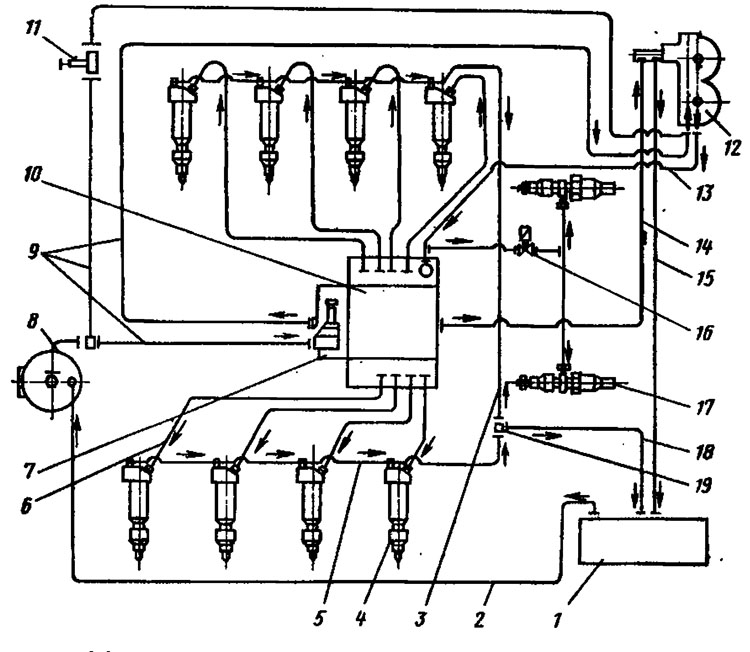

Принципиальная схема системы питания показана на рис. 2.36.


Топливный бак объемом 170 л установлен на кронштейнах и закреплен хомутами с левой стороны автомобиля. Он предназначен для размещения запаса топлива, необходимого для работы двигателя.

Топливный бак состоит из корпуса, заливной горловины и выдвижной трубы с сетчатым фильтром. Заливная горловина закрывается герметичной крышкой с прокладкой. Для предохранения от коррозии внутренняя поверхность бака освинцована. С целью увеличения жесткости бака, а также уменьшения взбалтывания топлива и образования пены в баке имеются перегородки. В нижней части
бака имеется кран для слива отстоя. Количество топлива в баке измеряется электрическим реостатным датчиком уровня, установленным в баке, и контролируется указателем на щитке приборов.
