Регулятор частоты вращения коленчатого вала автомобиля КамАЗ-5320







Регулятор частоты вращения коленчатого вала изменяет количество топлива, подаваемого в цилиндры, в зависимости от нагрузки и поддерживает заданную частоту вращения коленчатого вала двигателя.
Регулятор всережимный, механический, прямого действия установлен в развале корпуса топливного насоса высокого давления и приводится в действие от кулачкового вала насоса с помощью шестерен (см. рис. 2.40). Основными частями регулятора являются: ведомая шестерня, выполненная как одно целое с державкой грузов, грузы, муфта грузов, рычаги, пружины и детали привода регулятора.
Необходимый скоростной режим работы двигателя устанавливается рычагом управления регулятором (рис. 2.44), который тягами связан с педалью управления подачей топлива. Каждому положению рычага управления регулятором соответствует определенная частота вращения коленчатого вала двигателя.
Поворот рычага управления регулятором, происходящий под действием нажатия на педаль подачи топлива, вызывает натяжение пружины. Рычаг под действием натяжения пружины, поворачиваясь вокруг оси, перемещает рейки в сторону увеличения подачи топлива, и частота вращения коленчатого вала двигателя возрастает. Это происходит до установления устойчивого режима работы двигателя, т. е. пока центробежная сила грузов не уравновесит силу натяжения пружины регулятора.
В случае повышения частоты вращения коленчатого вала двигателя при заданном положении рычага управления регулятором и уменьшении нагрузки на двигатель возрастает частота вращения державки. Грузы, качающиеся на осях, под действием центробежных сил расходятся и через упорный подшипник, муфту и палец перемещают рычаг муфты грузов. Последний, поворачиваясь вокруг оси, перемещает рейки топливного насоса в сторону уменьшения подачи топлива. При увеличении нагрузки на двигатель частота вращения коленчатого вала и центробежная сила грузов уменьшаются и рычаг с рейкой топливного насоса под действием усилия пружины перемещаются в обратном направлении; подача топлива и частота вращения коленчатого вала увеличиваются.
Следовательно, независимо от нагрузки, регулятор частоты вращения коленчатого вала автоматически поддерживает скоростной режим работы двигателя.
Остановка работающего двигателя производится с помощью рычага останова, который связан гибким тросиком с головкой ручного управления подачей топлива, установленной в кабине. При вытягивании головки до отказа рычаг останова поворачивается и через палец, преодолевая усилие пружины, перемещает рычаг выключения подачи – топлива. Последний при помощи рычагов выводит рейки в положение выключения подачи топлива, и двигатель останавливается.
Рычаг выключения подачи топлива, перемещаясь по пальцу, за счет скошенной поверхности поднимается вверх и выходит из контакта с плоским торцом рычага регулятора. Это дает возможность при пуске двигателя под небольшим усилием пружины переместить рычаг до упора в регулировочный болт. При этом рейки установят поворотные втулки насосных секций на максимальную подачу, необходимую для пуска двигателя.
После пуска двигателя и увеличения его частоты вращения центробежные силы грузов, преодолевая усилие пружины регулятора, переместят рычаг и рейки до номинальной величины подачи топлива, а рычаг выключения подачи топлива под действием пружины занимает свое прежнее место.

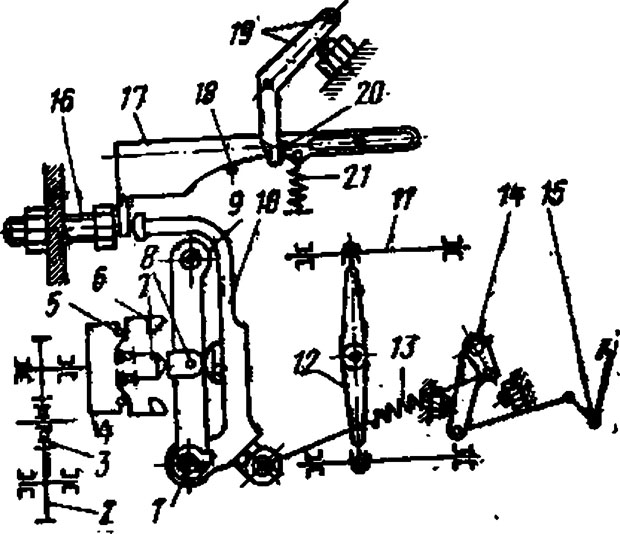

Рис. 2.44. Схема работы регулятора частоты вращения коленчатого вала:
1 — ось рычага муфты грузов; 2, 3 — Ведущая и промежуточные шестерни регулятора частоты вращения; 4 — ведомая шестерня регулятора с державкой грузов; 5 — ось груза; 6 — груз; 7 — муфта грузов; 8 — палец рычага; 9 —рычаг муфты грузов; 10 — рычаг регулятора; 11 — рейки подачи топлива; 12 — рычаг реек; 13 — пружина рычага; 14 — рычаг управления регулятором; 15— педаль управления подачи топлива; 16 — регулировочный болт; 17—рычаг выключения подачи топлива; 18, 20 — пальцы; 19 — рычаг останова; 21 — пружина
