Хендай Гётц. Элементы
системы управления двигателем
Рисунок

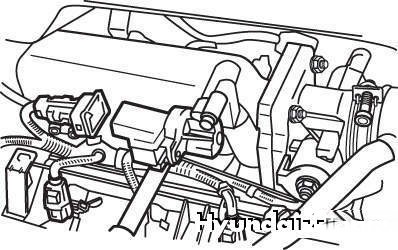

2.203. Датчики системы управления двигателем: 1
– датчик абсолютного давления (MAP); 2 – датчик
температуры всасываемого воздуха (IAT); 3 –
датчик положения дроссельной заслонки (TPS)
Рисунок

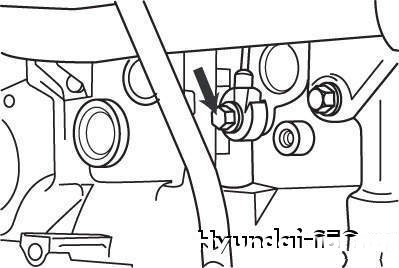

2.204. Датчик температуры охлаждающей жидкости
Рисунок

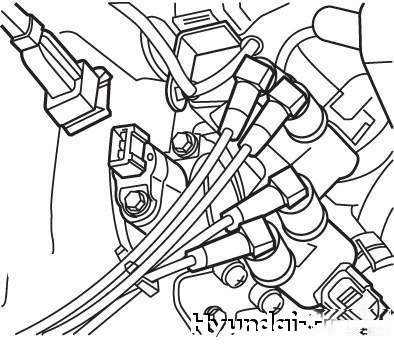

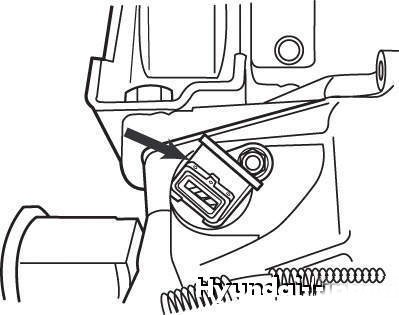

2.205. Датчик положения распределительного вала
и катушка зажигания
Рисунок

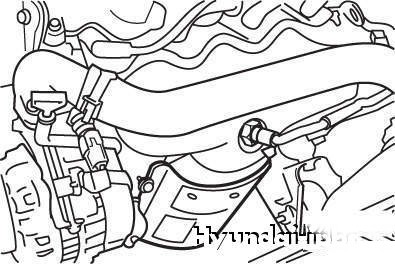

2.206. Датчик положения коленчатого вала
Рисунок

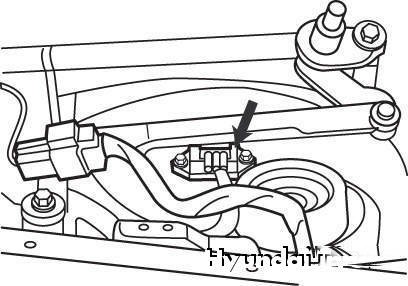

2.208. Датчик детонации
Рисунок
2.207. Датчик концентрации кислорода
Рисунок

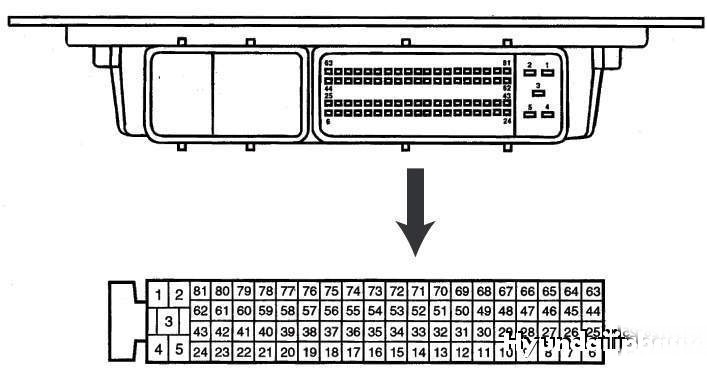

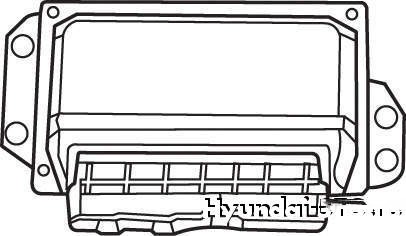

2.209. Электронный блок управления двигателем
Рисунок

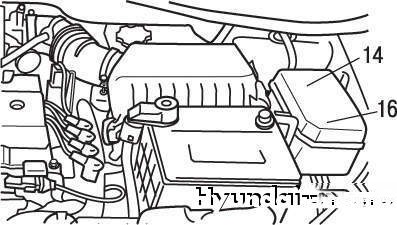

2.210. Реле системы управления двигателем: 14 –
реле включения кондиционера; 16 – главное реле
питания системы впрыска топлива
Рисунок

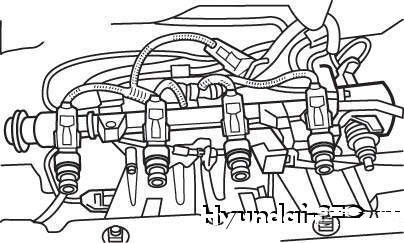

2.211. Форсунки
Рисунок
2.212. Регулятор холостого хода
Рисунок
2.213. Датчик ускорения
Рисунок
2.214. Датчик скорости движения автомобиля
