Хендай Гётц. Воздушный фильтр двигателей 1,1 и 1,3 л

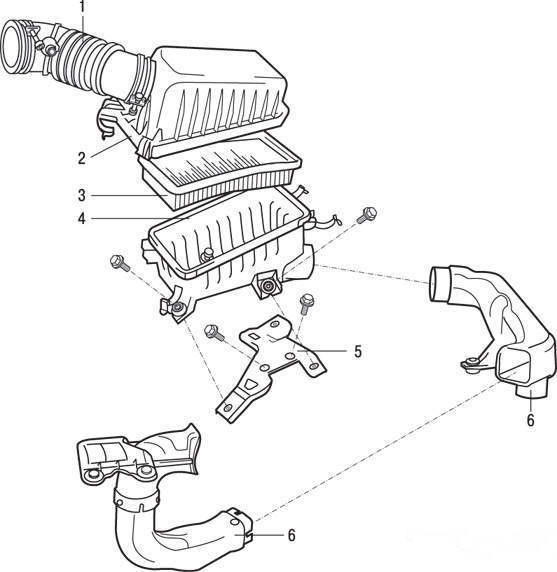

Рисунок 2.163. Воздушный фильтр и патрубки системы впуска: 1 – подводящий патрубок; 2 – крышка корпуса воздушного фильтра; 3 – фильтрующий элемент; 4 – корпус воздушного фильтра; 5 – кронштейн крепления корпуса воздушного фильтра; 6 – составной воздухозаборный патрубок

Воздушный фильтр показан на рисунок 2.163.

Снятие

Отсоедините воздухозаборный патрубок от корпуса воздушного фильтра.

Отсоедините от корпуса воздушного фильтра подводящий патрубок впускной системы.

Снимите крышку корпуса воздушного фильтра и выньте фильтрующий элемент.

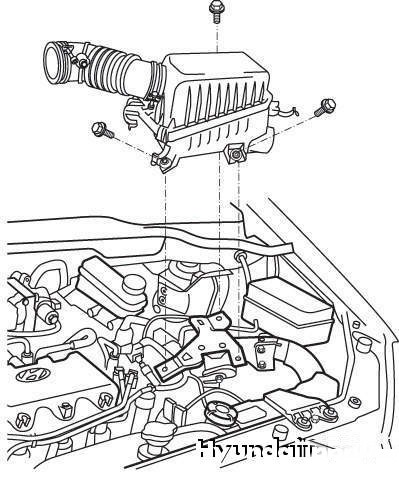

Рисунок 2.164. Снятие корпуса воздушного фильтра двигателя рабочим объемом 1,1 л

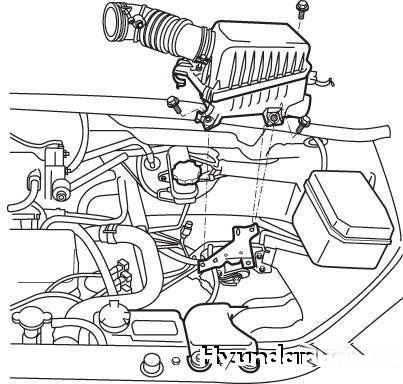

Рисунок 2.165. Снятие корпуса воздушного фильтра двигателя рабочим объемом 1,3 л

Снимите корпус воздушного фильтра, отвернув болты крепления (рисунок 2.164 и 2.165).

Проверка технического состояния

Проверьте корпус, крышку и фильтрующий элемент на отсутствие коробления, коррозии или повреждений.

Проверьте воздухозаборный патрубок на отсутствие повреждений.

Проверьте, не погнут и не поврежден ли глушитель шума впуска.

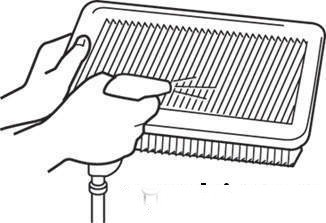

Рисунок 2.166. Удаление пыли и других загрязнений продувкой верхней поверхности фильтрующего элемента сжатым воздухом

Проверьте фильтрующий элемент на снижение пропускной способности, загрязнение или повреждение. При незначительном загрязнении можно удалить пыль и другие загрязнения продувкой сжатым воздухом от верхней поверхности элемента (рисунок 2.166).

Проверьте корпус воздушного фильтра на засорение, загрязнение или наличие повреждений.

Установка

Установка воздушного фильтра проводится в порядке, обратном снятию.

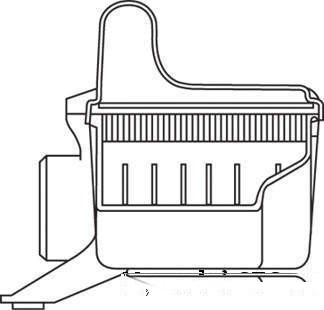

Рисунок 2.167. Воздушный фильтр в сборе

Воздушный фильтр в сборе показан на рисунок 2.167.
