Хендай Гётц. Система питания автомобилей с двигателями 1,1 и 1,3 л

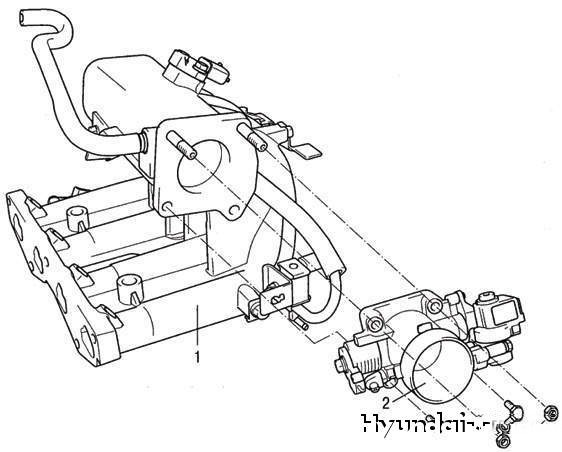

 Рисунок 2.153. Впускной трубопровод и дроссельный патрубок: 1 – впускной трубопровод; 2 – дроссельный патрубок




Впускной трубопровод и дроссельный патрубок показаны на рисунок 2.153.
Снятие элементов системы питания

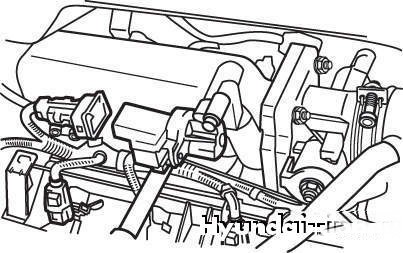

 Рисунок 2.154. Контактные разъемы датчиков абсолютного давления и положения дроссельной заслонки: 1 – датчик абсолютного давления; 2 – датчик положения дроссельной заслонки




 Рисунок 2.155. Контактный разъем регулятора холостого хода двигателя рабочим объемом 1,3 л




 Рисунок 2.156. Контактный разъем регулятора холостого хода двигателя рабочим объемом 1,1 л




Разъедините  разъемы датчика абсолютного давления (рисунок 2.154), регулятора холостого хода (рисунок 2.155 и 2.156)  и датчика положения дроссельной заслонки (см. рисунок 2.154).
Отсоедините воздушный патрубок от дроссельного патрубка.
Отсоедините трос привода дроссельной заслонки.

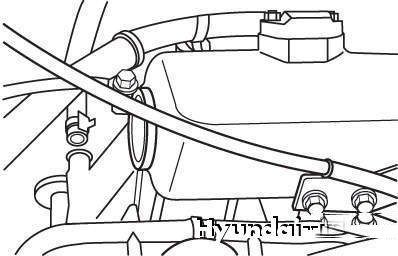

 Рисунок 2.157. Шланг вентиляции картера

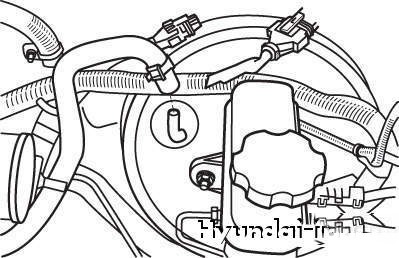

 Рисунок 2.158. Шланг вакуумного усилителя тормозов




Отсоедините шланг вентиляции картера (рисунок 2.157) и шланг вакуумного усилителя тормозов (рисунок 2.158).

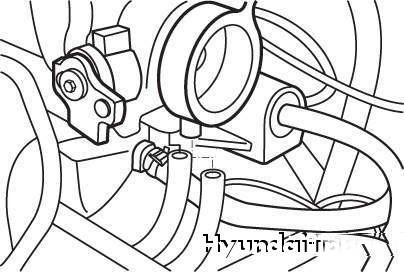

 Рисунок 2.159. Шланги подвода охлаждающей жидкости к дроссельному патрубку




Отсоедините шланги охлаждающей жидкости от штуцеров дроссельного патрубка (рисунок 2.159).

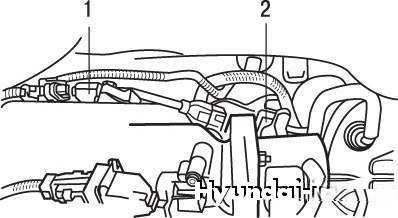

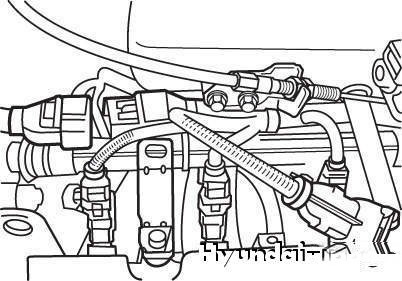

 Рисунок 2.160. Контактные разъемы топливных форсунок




Отсоедините контактные разъемы от топливных форсунок (рисунок 2.160).

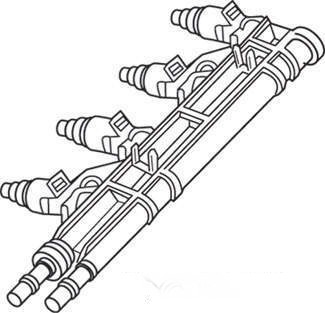

 Рисунок 2.161. Топливная рампа с форсунками




Снимите топливную рампу в сборе с форсунками (рисунок 2.161).

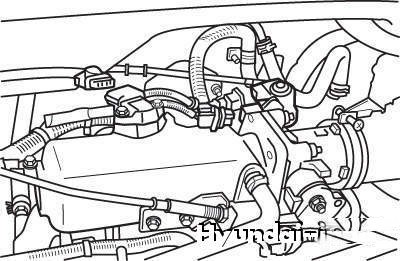

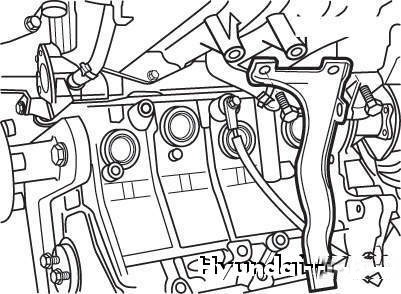

 Рисунок 2.162. Стойка крепления впускного трубопровода




Снимите стойку крепления впускного трубопровода (рисунок 2.162).
Снимите впускной трубопровод.
Проверка технического состояния
Проверьте ресивер на наличие дефектов или трещин и при необходимости замените его.
Проверьте впускной трубопровод на наличие повреждений или трещин.
Проверьте воздушный шланг на наличие повреждений или трещин.
Установка
Установите топливную рампу с форсунками.


ПРЕДУПРЕЖДЕНИЕ
При установке топливной рампы необходимо принять меры предосторожности, чтобы не допустить падения форсунок.


Подключите контактные разъемы форсунок.
Присоедините шланг вентиляции картера и вакуумный шланг усилителя тормозов.
Присоедините воздушный патрубок к дроссельному патрубку.
Присоедините трос управления дроссельной заслонкой.
Подключите разъемы регулятора холостого хода, датчиков абсолютного давления и положения дроссельной заслонки.
