Шевроле Нива. Привод передних колес
На передние колеса крутящий момент передается от переднего моста через правый и левый привода, каждый из которых состоит из вала 4 (рис. 3-79) и двух шарниров равных угловых скоростей.

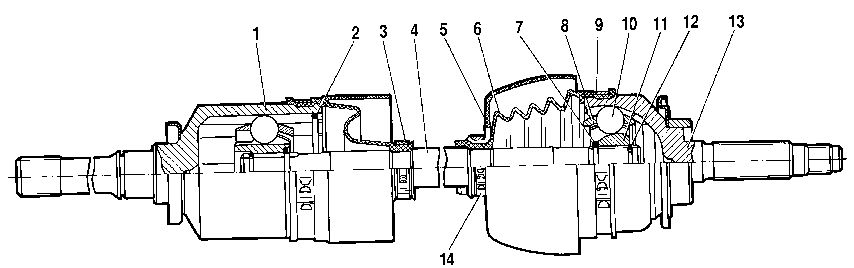

Рис. 3-79. Привод переднего колеса: 1 – корпус внутреннего шарнира; 2 – фиксатор; 3 – хомут крепления чехла; 4 – вал привода колеса; 5 – защитный кожух чехла; 6 – защитный чехол; 7 – упорное кольцо обоймы; 8 – сепаратор; 9 – хомут; 10 – шарик; 11 – обойма наружного шарнира; 12 – стопорное кольцо; 13 – корпус наружного шарнира; 14 – хомут крепления кожуха.
Шарниры монтируются на концах вала 4. Наружный шарнир соединяется со ступицей переднего колеса; он жесткого типа с угловой степенью свободы. Внутренний шарнир универсального типа, с угловой и осевой степенью свободы. Он соединяется с полуосевой шестерней переднего моста. Наружный шарнир состоит из корпуса 13, обоймы 11, сепаратора 8 с шариками 10, стопорного 12 и упорного 7 колец. Обойма 11 соединяется с корпусом 13 через шарики, которые заходят в пазы обоймы, выполненные по радиусу, и в пазы корпуса. Обойма насажена на шлицы вала 4 до упора в кольцо 7 и фиксируется стопорным кольцом 12. Это кольцо в сжатом состоянии свободно проходит через шлицевое отверстие обоймы 11, что позволяет соединять и разъединять шарнир и вал 4. От грязи и влаги шарнир защищен чехлом 6, который в свою очередь от механических повреждений защищается кожухом 5. На валу 4 и на корпусе шарнира защитный чехол удерживается стяжными хомутами 3, 9 и 14. Внутренний шарнир по своей конструкции отличается от наружного тем, что имеет прямые пазы. Осевое перемещение деталей шарнира в корпусе ограничивается проволочным фиксатором 2. Детали внутреннего шарнира и отдельные партии наружного шарнира по размерам сортируются на несколько групп сборки, поэтому при ремонте не допускается замена какой-либо одной детали шарнира. Он должен заменяться в сборе. Отдельно могут заменяться защитные кожухи 5 и чехлы 6, хомуты 3, 9 и 14, фиксатор 2. Возможные неисправности, их причины и методы устранения
Шум, стук со стороны переднего моста при движении автомобиля ( особенно на повороте)
Утечка масла
Снятие и установкаСнятие. Установите автомобиль над осмотровой канавой (на подъемник), затяните стояночный тормоз и выполните с обеих сторон автомобиля следующие операции:
Установка привода передних колес проводится в последовательности, обратной снятию. При затяжке гаек подшипников ступиц передних колес отрегулируйте зазор в подшипниках, как указано в подразделе «Передняя подвеска». Разборка и сборкаРазборка проводится в случае повреждения защитных чехлов 6 и кожухов 5 с целью проверки деталей шарниров и качества смазки. Порядок разборки следующий:
Предупреждение! Чтобы исключить заклинивание стопорного кольца 12, важно не допустить перекоса обоймы, правильно выбирая силу и направление удара.
Наиболее сложными и ответственными являются операции по разборке и сборке наружного шарнира, детали которого показаны на рис. 3-80. Хорошее качество разборо–сборочных работ обеспечивается соблюдением нижеприведенных приемов.
Рис. 3-80. Детали наружного шарнира привода передних колес: 1 – корпус шарнира; 2 – сепаратор; 3 – обойма; 4 – шарик.
Отметьте краской взаимное расположение обоймы, сепаратора и корпуса шарнира. Закрепите наружный шарнир в тисках, как показано на рис. 3-81.
Рис. 3-81. Извлечение шарика из сепаратора.
Наклоните обойму и сепаратор таким образом, чтобы один шарик возможно полнее вышел из паза корпуса шарнира. Отверткой, изготовленной из мягкого металла, выдавите шарик из сепаратора. Затем поверните все детали так, чтобы рядом расположенный шарик занял такое же положение, и выньте его из сепаратора. Используя указанные приемы, выньте остальные шарики. Последовательность удаления шариков из сепаратора может быть и другая – через один шарик. Допускается несильное постукивание по сепаратору или обойме предметом, изготовленным из мягкого материала. Чрезмерное усилие при повороте сепаратора недопустимо, так как возможна блокировка шариков, что затруднит дальнейшую разборку. Установите сепаратор с обоймой так, чтобы удлиненные отверстия сепаратора расположились против выступов корпуса шарнира (см. рис. 3-82) и выньте сепаратор в сборе с обоймой.

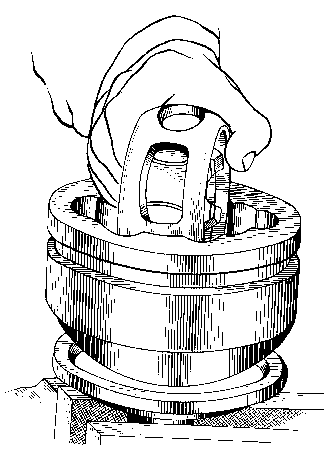

Рис. 3-82. Извлечение сепаратора в сборе с обоймой из корпуса шарнира.
Выньте из сепаратора обойму, для чего один из выступов обоймы поместите в удлиненном отверстии сепаратора (см. рис. 3-83) и затем выкатите обойму в сторону прямой кромки отверстия. Промойте все детали и продуйте сжатым воздухом.
Рис. 3-83. Удаление из сепаратора обоймы.
Сборка наружного шарнира проводится в последовательности, обратной разборке, с учетом следующего:
После сборки возможно блокирование обоймы при качании вала, когда шарик не вращается. Это не является признаком некачественной сборки, так как такого блокирования не будет при вращении шарнира во время работы. Используя указанные выше приемы, разберите полностью внутренний шарнир. При этом обойму надо вынимать в сторону большого диаметра сепаратора. Сборку внутреннего шарнира проводите в обратной последовательности. При этом необходимо совместить метки, нанесенные перед разборкой. Удлиненная конусная часть сепаратора должна быть направлена в сторону вала 4. При сборке заполните шарнир смазкой ШРУС-4 в количестве 150 см3. При установке защитных чехлов шарниров используйте оправку 67.7853.9537. Если отсутствуют стуки и вибрации, защитные чехлы находятся в хорошем состоянии, то разборка привода передних колес не рекомендуется.
