Шевроле Нива. Передний мост
Устройство переднего моста показано на рис. 3-78. Для отличия на картере редуктора краской наносится метка в виде цифры 13.

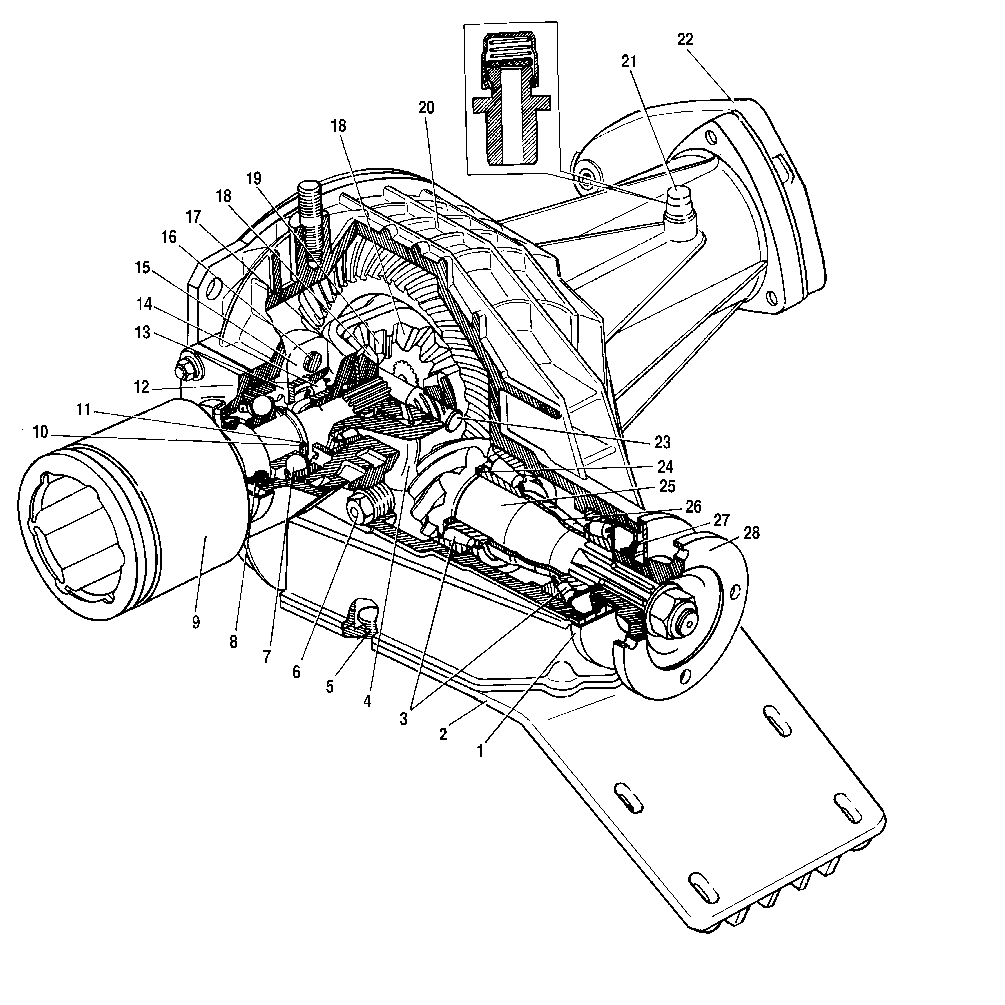

Рис. 3-78. Передний мост: 1 – грязеотражатель; 2 – нижняя крышка картера редуктора; 3 – подшипники ведущей шестерни; 4 – корпус дифференциала; 5 – пробка сливного отверстия; 6 – пробка заливного и контрольного отверстия; 7 – подшипник корпуса внутреннего шарнира; 8 – сальник; 9 – корпус внутреннего шарнира привода колес; 10 – пружинная шайба; 11 – стопорное кольцо; 12 – крышка подшипника; 13 – регулировочная гайка; 14 подшипник коробки дифференциала; 15 – крышка подшипника; 16 – болт крепления крышки; 17 – опорная шайба; 18 – шестерня полуосей; 19 – сателлит; 20 – картер редуктора; 21 – сапун; 22 – крышка подшипника внутреннего шарнира; 23 – ось сателлитов; 24 – регулировочное кольцо; 25 – ведущая шестерня; 26 – распорная втулка подшипников; 27 – сальник ведущей шестерни; 28 – фланец.
