КАРДАННАЯ ПЕРЕДАЧА АВТОМОБИЛЯ ГАЗ-53-12

Разборка карданной передачи автомобиля ГАЗ-53-12

 Во избежание нарушения балансировки при разборке валов все детали марки-

руют для того, чтобы во время сборки их поставить на прежние места и в прежнем положении. Стрелки, указывающие на взаимное расположение валов по шлицевому соединению, должны лежать в одной плоскости.

Разборке подлежат шарниры, шлицевые соединения валов, опора промежуточного карданного вала.

Перед разборкой шарнира делают краской метки на крестовине и вилках, по которым определяют при сборке их прежнее положение. Разбирают шарнир в следующей последовательности: отгибают усики стопорных пластин, вывертывают болты крепления крышек подшипников к вилке кардана и снимают крышки. В тисках закрепляют карданный шарнир, оправку 3, кольцо 1 (рис. 106). Выпрессовывают подшипник 5. Повертывают шарнир и выпрессовывают подшипник 4. Оправка при этом будет иметь упор в торец шипа крестовины. Вынимают из вилки фланец 2 с крестовиной.

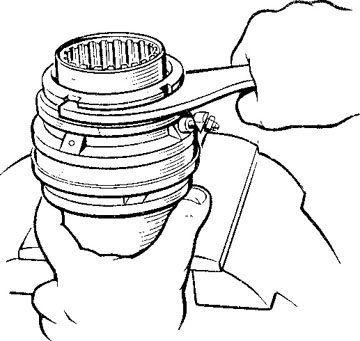

Для замены подшипника и сальников промежуточной опоры карданного вала предварительно снимают карданную передачу с автомобиля. Чтобы разъединить передачу по шлицам, отворачивают обойму сальников. Далее разъединяют шлицевое соединение, снимают кронштейн опоры и резиновую подушку, отгибают с топорные усики и специальным ключом отворачивают гайку крепления подшипника (рис. 107). Затем сним ают подшипник в сборе с крышками, сальниками и задней распорной втулкой.

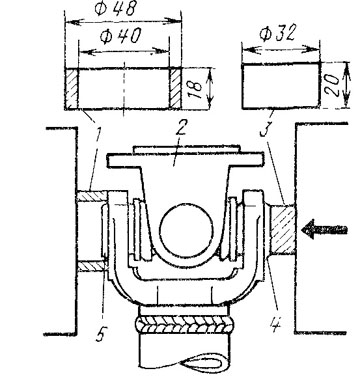

Рис. 106. Разборка карданного шарнира
