Регулировка заднего моста автомобиля ГАЗ-53-12

 Подшипники заднего моста, боковой зазор и контакт в зацеплении шестерен регулируют на заводе. Как правило, они не требуют регулировки в эксплуатации. Их регулировка нужна только после переборки моста и замены каких-либо деталей или при большом изнашивании подшипников. Боковой зазор в зубьях шестерен главной передачи, увеличивающийся вследствие изнашивания зубьев, регулировкой не уменьшают, так как это приводит к нарушению зацепления зубьев. В результате этого увеличивается шум или может произойти поломка зубьев. Люфт в конических подшипниках устраняют, не нарушая взаимного положения ведомой и ведущей шестерен. Ниже приведен порядок различных регулировок.

Регулировка затяжки подшипников ведущей шестерни. При осевом люфте шестерни, превышающем 0,03 мм, подтягивают подшипники за счет уменьшения толщины регулировочного кольца, установленного между внутренними кольцами конических подшипников. Осевой люфт замеряют с помощью индикаторного приспособления (рис. 112), переметая ведущую шестерню из одного крайнего положения в другое. При отсутствии такого приспособления необходимость в регулировке затяжки подшипников определяют покачиванием фланца рукой. Если ощущается ’’качка” ведущей шестерни в конических подшипниках, подшипники обязательно подтягивают.

Рис. 112. Определение осевого люфта в подшипниках ведущей шестерни главной передачи

Порядок регулировки. Отсоединяют задний конец карданного вала. Сливают из моста масло и вынимают полуси. Отвертывают болты крепления картера редуктора. Вынимают редуктор. Отвертывают винт упора ведомой шестерни так, чтобы торец винта не выступал над торцом прилива вкартерередуктора. Снимают маслоприемную трубку.

Расконтривают и отвертывают гайки подшипников дифференциала. Перед отвертыванием гаек замечают их положение относительно крышек подшипников дифференциала, нанеся метки на крышках и гайках. Снимают крышки подшипников дифференциала.

Отодвигают дифференциал в сторону ведомой шестерни и вынимают его. Отвертывают болты крепления муфты. Вынимают муфту. Проверяют, не разбирая муфты, достаточна ли толщина регулировочного кольца, установленного между подшипниками. Для этого фланец муфты зажимают в тисках, а гайку крепления фланца карданного вала расшплинтовывают и завертывают до отказ а. Если толщина регулировочного кольца превышает требуемую, то подтяжка гайки не приведет к заметному сопротивлению при вращении ведущей шестерни в подшипниках. В этом случае дальнейшая регулировка сводится к перешлифовке регулировочного кольца подшипников.

Отвертывают гайку крепления фланца карданного вала, снимают фланец, крышку сальника, маслоотгонное кольцо и внутреннее кольцо с роликами наружного подшипника.

Уменьшают шлифовкой толщину регулировочного кольца до устранения осевого люфта ведущей шестерни и обеспечения предварительного натяга подшипников (уменьшение толщины кольца должно быть равно сумме замеренного индикатором осевого люфта шестерни и величины 0,05 мм преднатяга подшипников).

Собирают муфту в порядке, обратном разборке, и затягивают гайку до отказа. При затягивании гайки проворачивают фланец для того, чтобы ролики подшипников заняли правильное положение в обоймах. Гайку затягивают моментом 280 — 400 Н • м, причем одна из ее прорезей должна совпадать с отверстием для шплинта. Нельзя даже немного поворачивать ее назад для совпадения отверстия для шплинта с прорезью гайки. При недостаточной затяжке возможны проворачивание внутреннего кольца подшипника, изнашивание регулировочного кольца и, как следствие, опасное увеличение осевого люфта ведущей шестерни.

Проверяют затяжку подшипников. Натяг подшипников регулируют так, чтобы момент сопротивления вращению ведущей шестерни с сальником был в пределах 140 — 300 Н-м. Затяжку подшипников проверяют с помощью динамометра (рис. 113). Для этого муфту зажимают в тиски. За отверстие фланца зацепляют крючком динамометр и плавно поворачивают шестерню. Показания на шкале динамометра должны находиться в пределах 29 — 51 Н. Когда сопротивление вращению подшипников окажется в пределах нормального, замечают положение гайки относительно торца хвостовика, нанося метки на торце вала и гайки, и зашплинтовывают.

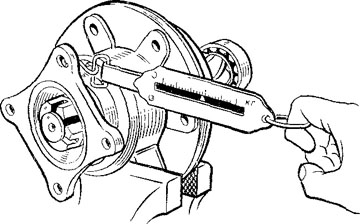

Рис. 113. Проверка затяжки подшипников ведущей шестерни

Устанавливают на место муфту и равномерно затягивают болты.

Ставят редуктор на место. Завертывают винт упора до отказа, затем отвертывают на 1/6 оборота и законтривают гайкой.

Устанавливают маслоприемную трубку, полуоси. Соединяют фланцы карданного вала и ведущей шестерни. Заливают в мост масло.
