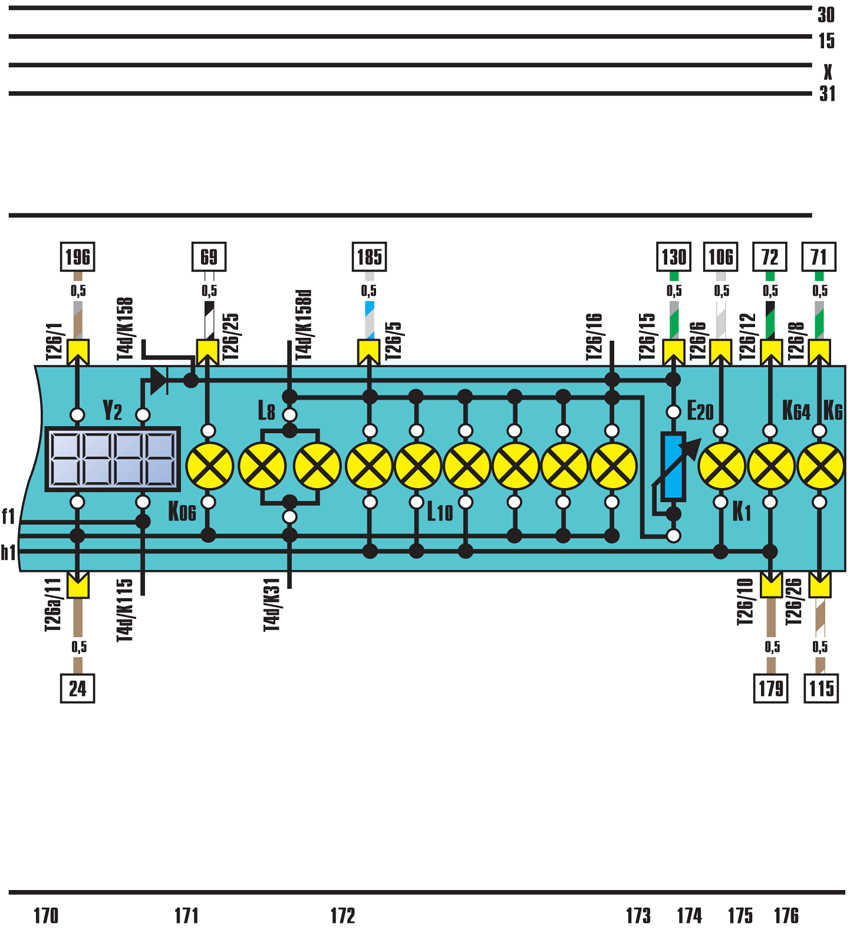

12.9.15 Панель приборов - электросхема (Audi 100)

12.3.15. Панель приборов

ОБЩИЕ СВЕДЕНИЯ



Е20 – регулятор освещения панели
приборов;
К1 – контрольная лампа фар;
К6 – контрольная лампа аварийной сигнализации;
К64 – контрольная лампа правого указателя поворотов;
К65 – контрольная лампа левого указателя поворотов;
L8 – лампа освещения часов;
L10 – лампа освещения панели приборов;
Т4d – 4-контактный разъем на корпусе панели приборов;
Т26–26-контактный разъем (черный) на корпусе панели приборов;
Т26а – 26-контактный разъем (коричневый) на корпусе панели приборов;
Y2 – электронные часы
