12.9.11 Фонари заднего хода, освещение панели приборов, моторного отсека - электросхема (Audi 100)

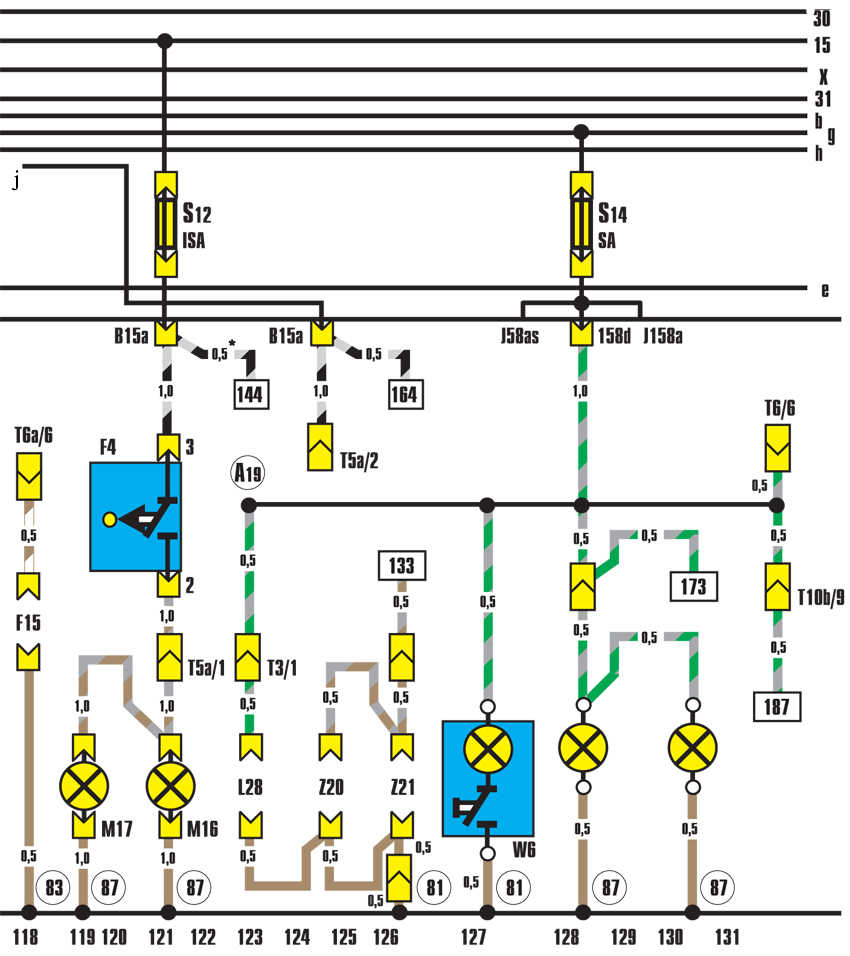

12.3.11. Фонари заднего хода, освещение панели приборов, моторного отсека

ОБЩИЕ СВЕДЕНИЯ



F4 – выключатель фонарей заднего хода
(3221);
F15 – выключатель на коробке передач (1-я
передача в 5-ступенчатой коробке передач);
L28 – лампа освещения прикуривателя;
М16 – лампа левого фонаря заднего хода;
М17 – лампа правого фонаря заднего хода;
S12 – предохранитель в блоке;
S14 – предохранитель в блоке;
Т3–3-контактный разъем (коричневый) рядом с электродвигателем стеклоочистителей;
Т5а – 5-контактный разъем (коричневый)
за панелью приборов;
Т6–6-контактный разъем (красный) за панелью приборов;
Т6а – 6-контактный разъем (черный) за панелью приборов;
Т10а – 10-контактный разъем (коричневый) за панелью приборов;
Т10b – 10-контактный разъем (коричневый) за панелью приборов;
W6 – плафон освещения вещевого ящика;
Х – лампа освещения номерного знака;
Z20 – терморезистор левого распылителя стеклоомывателя;
Z21 – терморезистор правого распылителя стеклоомывателя;
81 – соединение с «массой» 1 в жгуте проводов панели приборов;
83 – соединение с «массой» 1 в переднем жгуте проводов справа;
87 – соединение с «массой» 1 в заднем жгуте проводов; А19 – «плюсовое» соединение (58d) в жгуте проводов панели приборов
*Только на автомобилях с двигателем мощностью 85 кВт.
