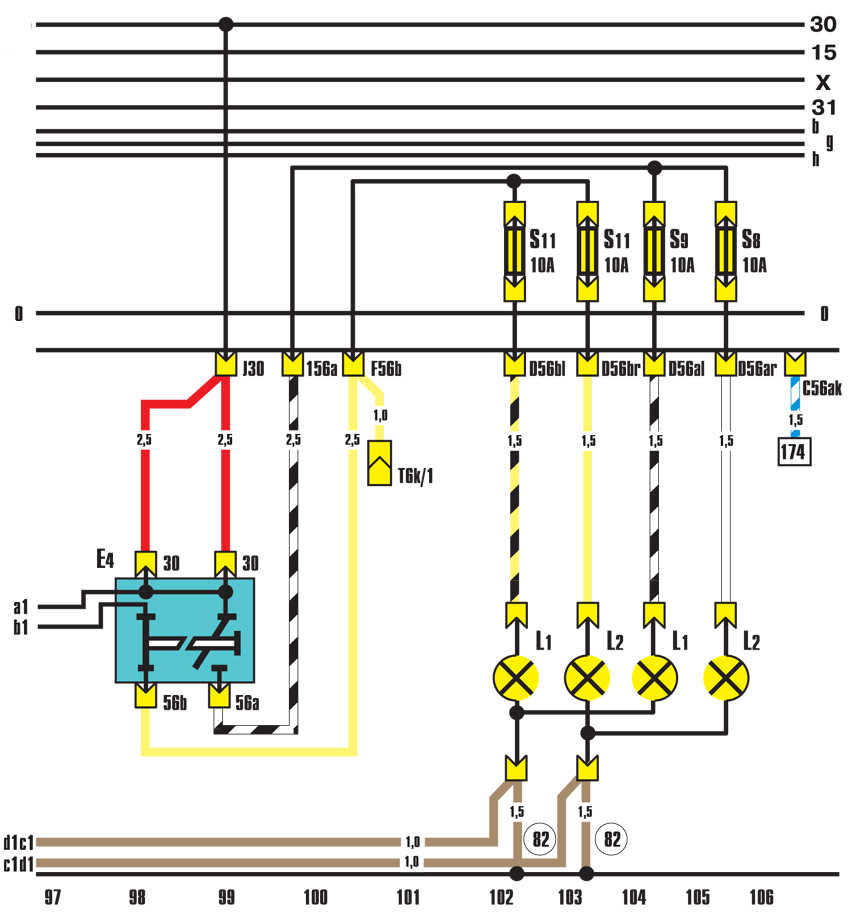

12.9.9 Выключатель указателей поворотов, габаритных огней и фар - электросхема (Audi 100)

12.3.9. Выключатель указателей поворотов, габаритных огней и фар

ОБЩИЕ СВЕДЕНИЯ



Е4 – выключатель аварийной сигнализации;
L1 – двухнитевая лампа левой фары;
L2 – двухнитевая фара правой фары;
S8-S11 – предохранители на плате реле;
T6k – 6-контактный разъем (черный) за
панелью приборов;
82 – соединение с «массой» 1 в переднем жгуте проводов;
6 – провод «массы» «двигатель-генератор»
