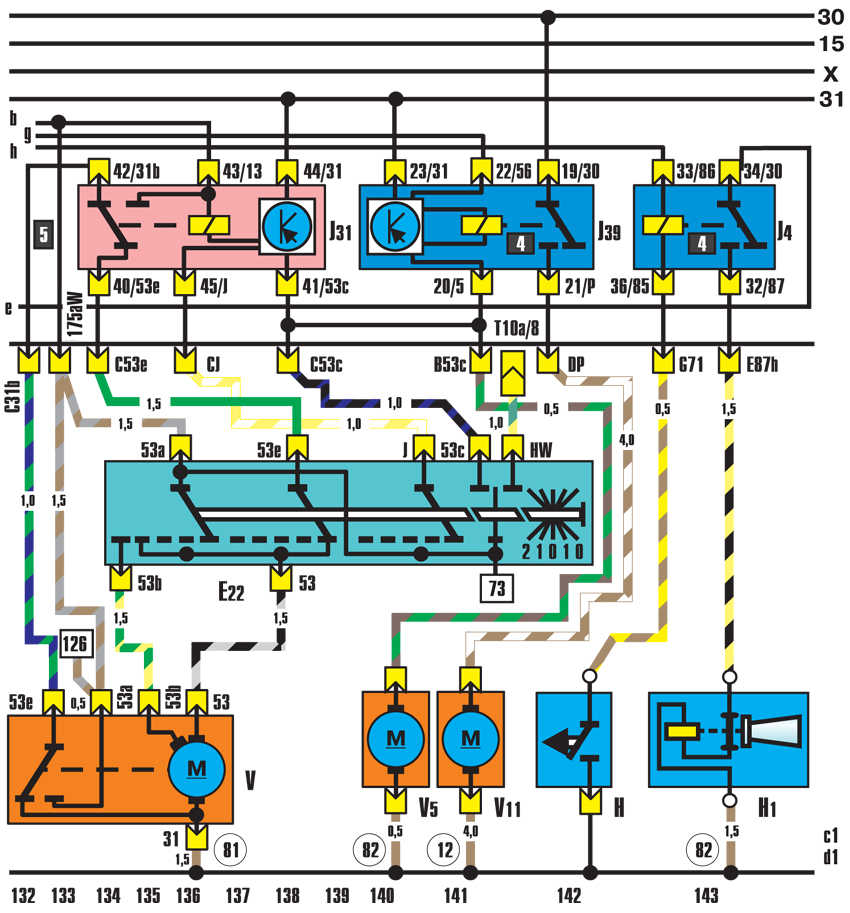

12.9.12 Стеклоочистители, стеклоомыватели, омыватели фар, звуковой сигнал - электросхема (Audi 100)







12.3.12. Стеклоочистители, стеклоомыватели, омыватели фар, звуковой сигнал

ОБЩИЕ СВЕДЕНИЯ



Е22 – выключатель прерывистого режима работы стеклоочистителей;
Н – кнопка звукового сигнала;
Н1 – сигнал высокого тона;
J4 – реле сигнала высокого тона;
J31 – реле автоматического включения стеклоочистителей и стеклоомывателей;
J39 –реле омывателей фар;
Т1–1-контактный разъем (желтый) в
рулевой колонке;
Т10а – 10-контактный разъем (коричневый)
за панелью приборов;
Т10d – 10-контактный разъем (желтый) за панелью приборов;
V – электродвигатель стеклоочистителей;
V5 – насос стеклоомывателя;
V11 – насос омывателя фар;
12 – точка «массы» слева в отсеке двигателя;
81 – соединение с «массой» 1 в жгуте проводов панели приборов;
82 – соединение с «массой» 1 в переднем жгуте проводов слева
