12.9.17 Прикуриватель, освещение прикуривателя, магнитола - электросхема (Audi 100)

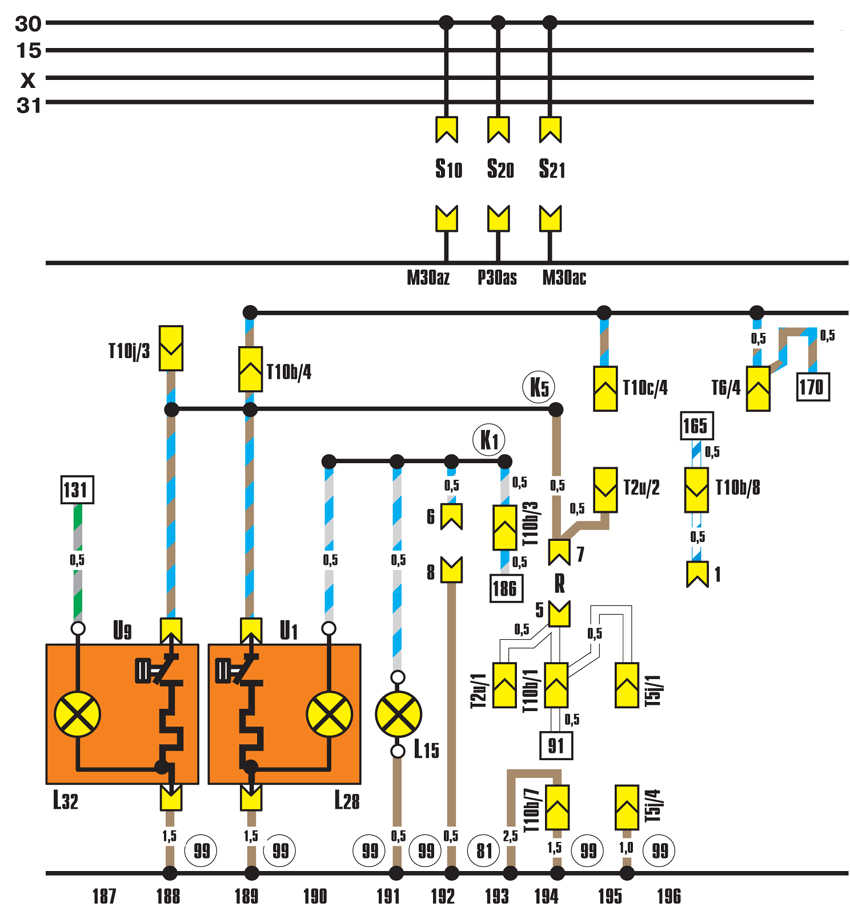

12.3.17. Прикуриватель, освещение прикуривателя, магнитола

ОБЩИЕ СВЕДЕНИЯ



L15 – лампа освещения пепельницы;
L28 – лампа освещения прикуривателя;
L32 – лампа освещения задней пепельницы;
R – колодка подключения магнитолы (магнитола
с встроенным регулятором громкости);
S19-S21 – предохранители на плате реле;
T2u – 2-контактный разъем за консолью (
антенна с электроприводом);
T3j – 3-контактный разъем (желтый) за панелью приборов;
Т6–6-контактный разъем (красный) за панелью приборов;
Т10b –10-контактный разъем (коричневый) за панелью приборов;
Т10с – 10-контактный разъем (черный) за панелью приборов;
U1 – прикуриватель;
U9 – прикуриватель сзади;
81 – соединение с «массой» 1 в жгуте проводов панели приборов;
99 – соединение с «массой» в жгуте проводов консоли;
А23 – «плюсовое» соединение (30а1) в жгуте проводов панели приборов;
К1 – «плюсовое» соединение (58) в жгуте проводов консоли;
К5 – «плюсовое» соединение (30а1) в жгуте проводов консоли
