12.9.16 Обогрев заднего стекла, вентилятор отопителя - электросхема (Audi 100)

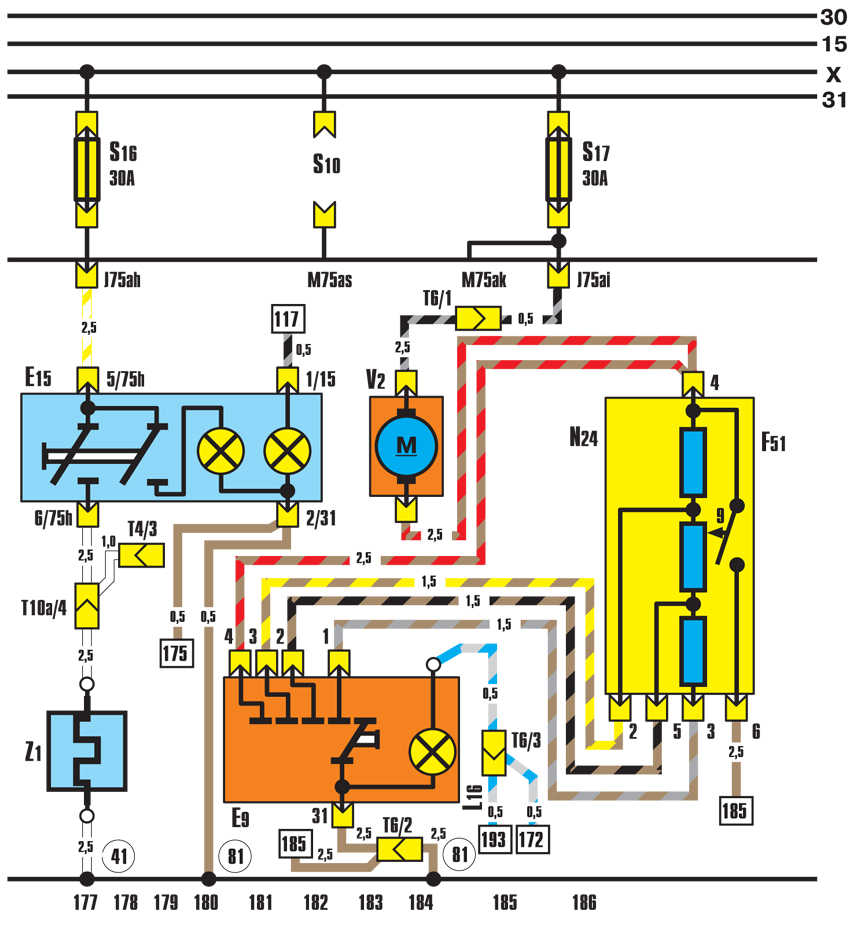

12.3.16. Обогрев заднего стекла, вентилятор отопителя

ОБЩИЕ СВЕДЕНИЯ



Е9 – выключатель вентилятора отопителя;
Е15 – выключатель обогрева заднего стекла;
F51 – блок защиты от перегрева;
L16 – лампа освещения панели управления отопителя;
N24 – предохранительный резистор
вентилятора отопителя с защитой от перегрева;
S16-S18 – предохранители на плате реле;
Т4–4-контактный разъем (черный) за панелью приборов;
Т6–6-контактный разъем (красный) за панелью приборов;
Т10а – 10-контактный разъем (коричневый) за панелью приборов;
V2 – вентилятор отопителя;
Z1 – заднее стекло с обогревом;
41 – точка «массы» под задней полкой;
81 – соединение с «массой» 1 в жгуте проводов панели приборов
