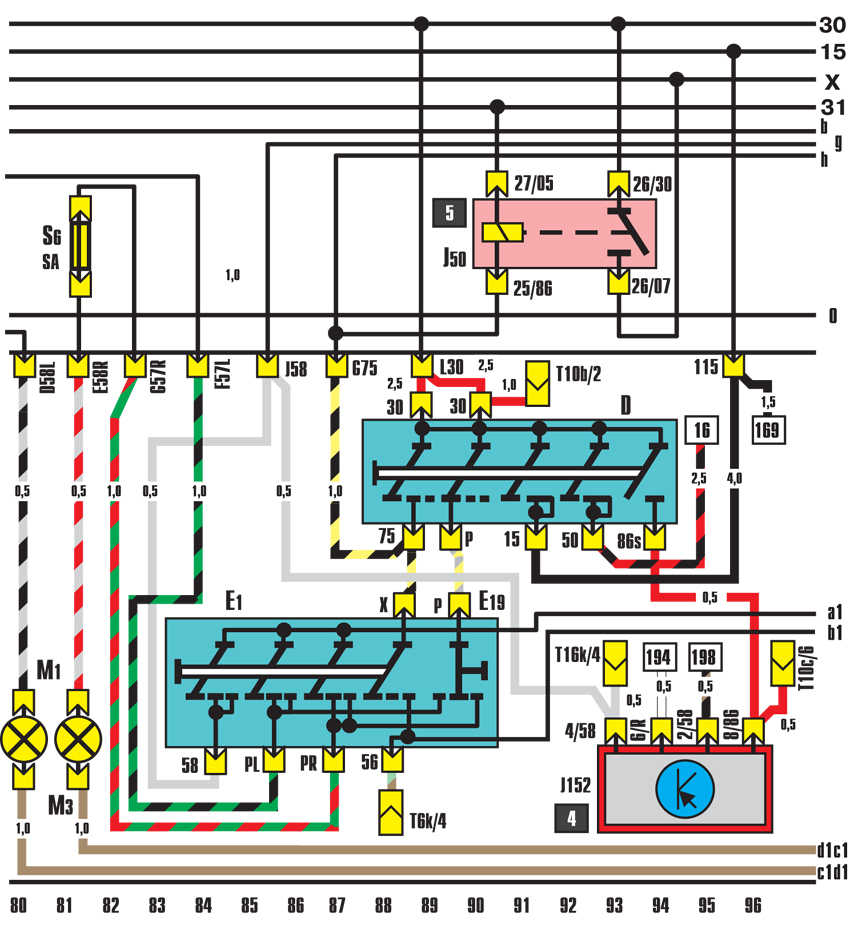

12.9.8 Замок зажигания, сигналы стояночного тормоза - электросхема (Audi 100)

12.3.8. Замок зажигания, сигналы стояночного тормоза

ОБЩИЕ СВЕДЕНИЯ



D – замок зажигания;
Е1 – выключатель фар;
Е19 – выключатель стояночных фонарей;
J152 – предупреждающий звуковой сигнал стояночного тормоза;
М1 – лампа левого стояночного фонаря;
М3 – лампа правого стояночного фонаря;
S6 – предохранитель на плате реле;
T6k – 6-контактный разъем (черный) за панелью приборов;
T10b – 10-контактный разъем (коричневый) за панелью приборов;
T10c – 10-контактный разъем (черный) за панелью приборов;
J59 – реле отключения контакта «Х»
