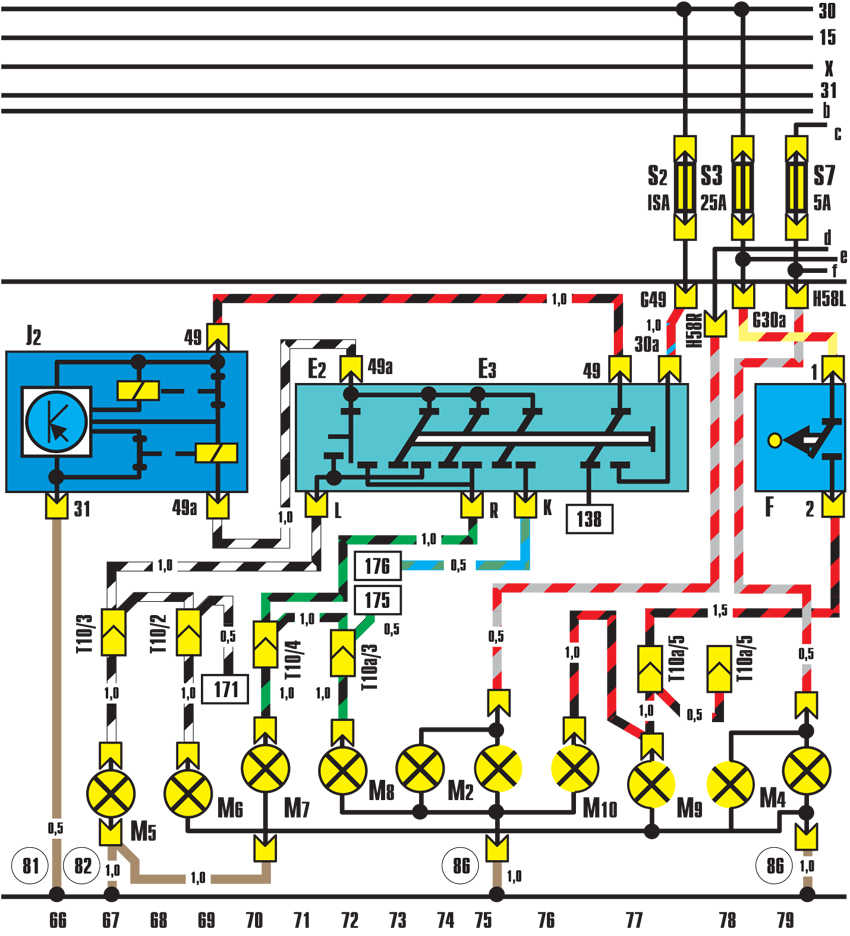

12.9.7 Указатели поворотов, аварийная сигнализация, фонари стоп-сигнала - электросхема (Audi 100)







12.3.7. Указатели поворотов, аварийная сигнализация, фонари стоп-сигнала

ОБЩИЕ СВЕДЕНИЯ



Е2 – переключатель указателей поворотов;
Е3 – выключатель аварийной сигнализации;
F – выключатель фонарей сигналов торможения;
J2 – реле аварийной сигнализации;
М2 – лампа правого заднего фонаря;
М4 – лампа левого заднего фонаря;
М5 – лампа левого переднего указателя поворотов;
М6 – лампа левого заднего указателя поворотов;
М7 – лампа правого переднего указателя поворотов;
М8 – лампа правого заднего указателя поворотов;
М9 – лампа левого сигнала торможения;
М10 – лампа правого сигнала торможения;
S2 – предохранитель в блоке;
S3 – предохранитель на плате реле;
S7 – предохранитель в блоке;
5а – 5-контактный разъем (коричневый) за панелью приборов;
Т10–10-контактный разъем (голубой) за панелью приборов;
81 – соединение с «массой» 1 в жгуте проводов панели приборов;
82 – соединение с «массой» 1 в переднем жгуте проводов слева;
86 – соединение с «массой» 1 в заднем жгуте проводов;
Т10а – 10-контактный разъем (коричневый) за панелью приборов
