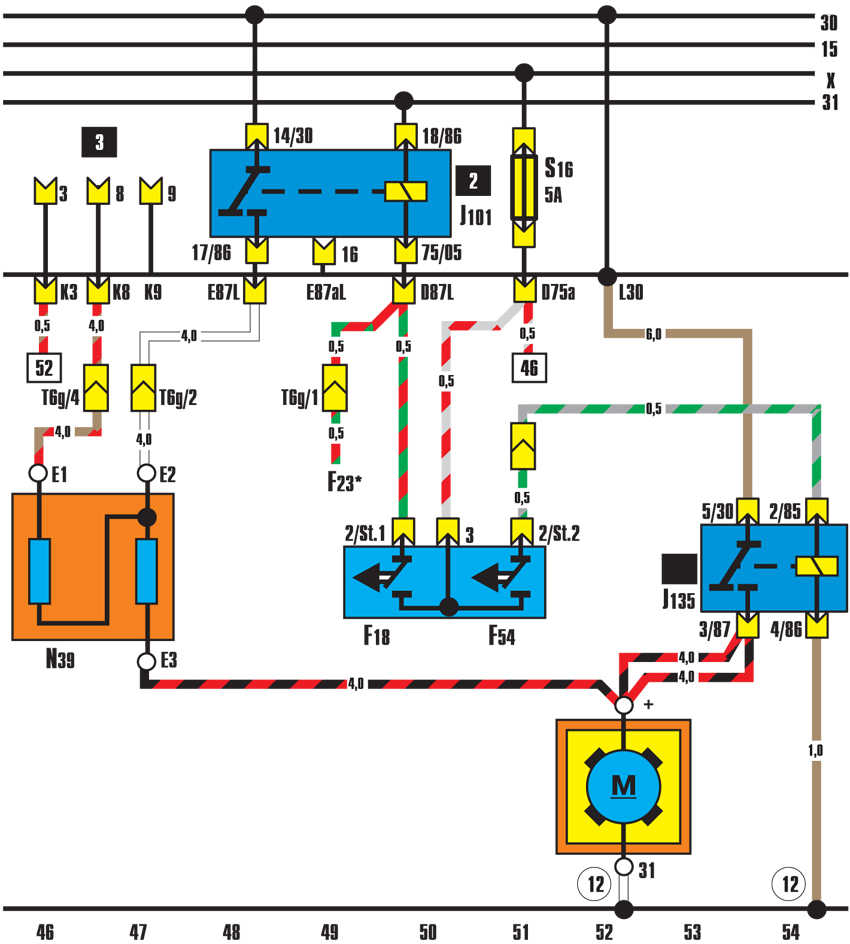

12.9.28 Вентилятор радиатора (работа после остановки двигателя) - электросхема (Audi 100)









12.3.28. Вентилятор радиатора (работа после остановки двигателя)

ОБЩИЕ СВЕДЕНИЯ



F18 – датчик включения вентилятора;
F23 – выключатель компрессора кондиционера;
F54 – датчик включения вентилятора;
J101 – реле 2-й скорости вентилятора;
J135 – реле 3-й скорости вентилятора;
N39 – дополнительный резистор
вентилятора;
S15 – предохранитель в блоке предохранителей;
Т6g – 6-контактный разъем (серый) слева в отсеке двигателя;
V7 – электродвигатель вентилятора радиатора;
12 – точка «массы» слева в отсеке двигателя
*Только в автомобилях с кондиционером
