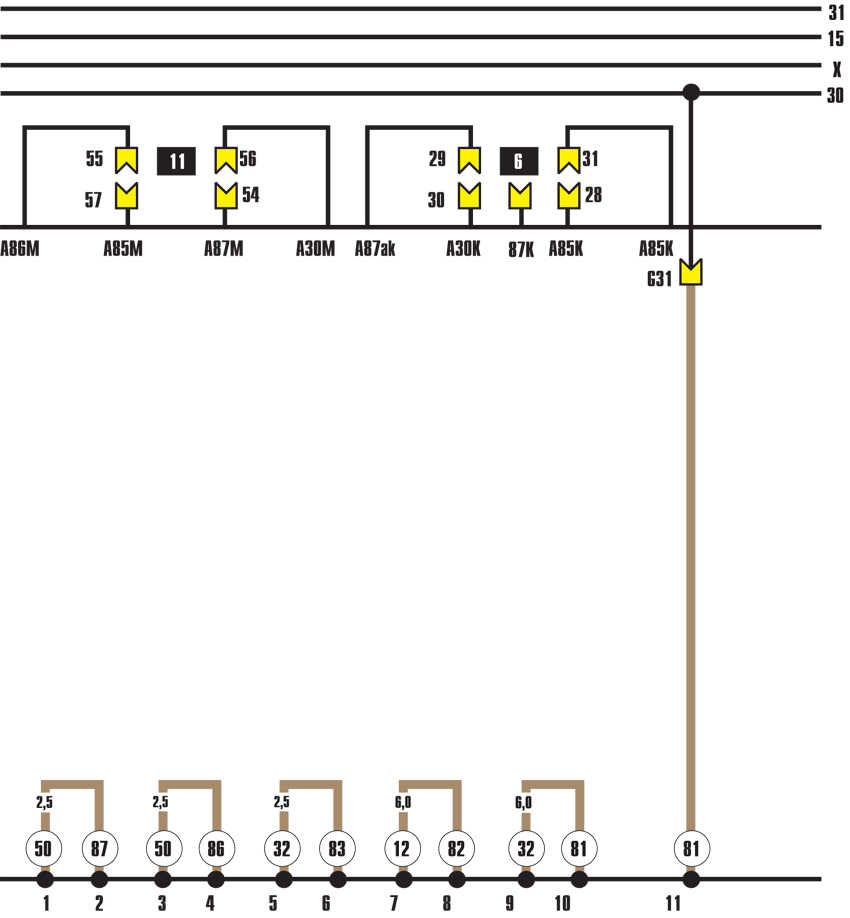

12.9.2 Точки соединения с "массой" - электросхема Audi 100









12.3.2. Точки соединения с "массой"

ОБЩИЕ СВЕДЕНИЯ



12 – точка «массы» слева в отсеке двигателя;
32 – точка «массы» слева за панелью приборов;
50 – точка «массы» слева в багажнике;
81 – соединение с «массой» 1 в жгуте проводов панели приборов;
82 – соединение с «массой» 1 в переднем жгуте проводов слева;
83 – соединение с «массой» в переднем жгуте проводов справа;
86 – соединение с «массой» 1 в заднем жгуте проводов;
87 – соединение с «массой» 1 в заднем жгуте проводов
