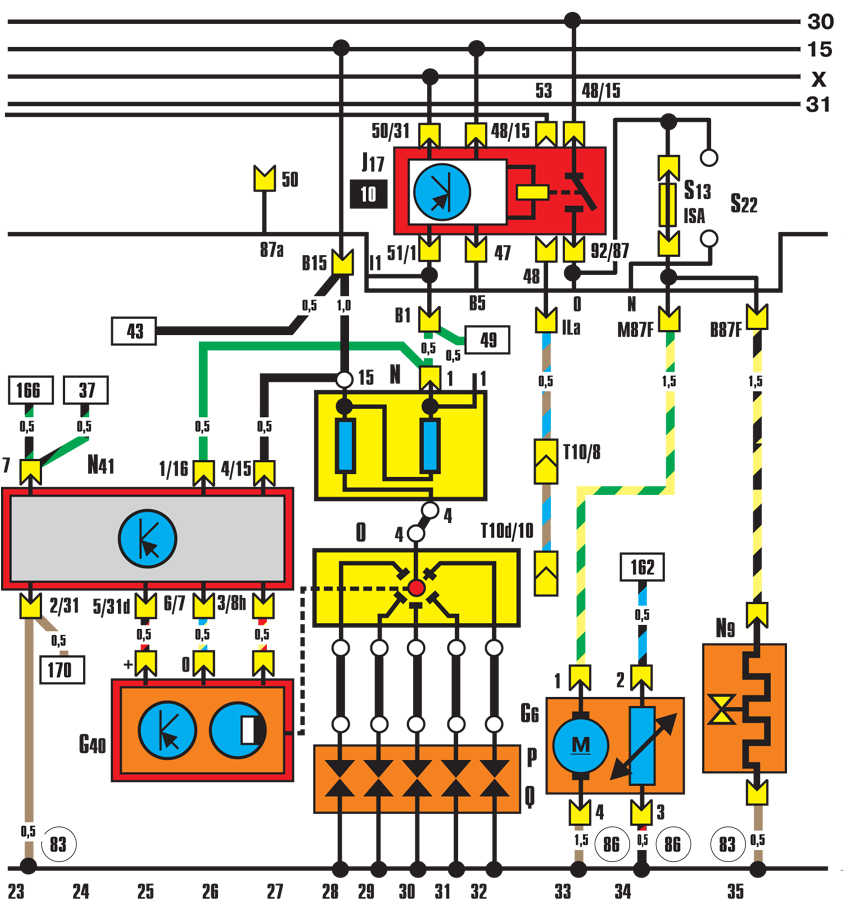

12.9.4 Система зажигания, реле топливного насоса - электросхема (Audi 100)







12.3.4. Система зажигания, реле топливного насоса

ОБЩИЕ СВЕДЕНИЯ



G – датчик указателя уровня топлива;
G6 – электрический топливный насос;
G40 – датчик Холла;
J17 – реле топливного насоса;
N – катушка зажигания;
N9 – регулятор нагрева двигателя;
N41 – коммутатор зажигания;
О – распределитель зажигания;
Р – наконечник свечи зажигания;
Q – свеча зажигания;
S13 – предохранитель на плате реле;
S22 – предохранитель на плате реле;
Т10–10-контактный разъем (голубой) за панелью приборов;
Т10d – 10-контактный разъем (желтый) за панелью приборов;
83 – соединение с «массой» 1 в переднем жгуте проводов справа;
86 – соединение с «массой» 1 в заднем жгуте проводов
