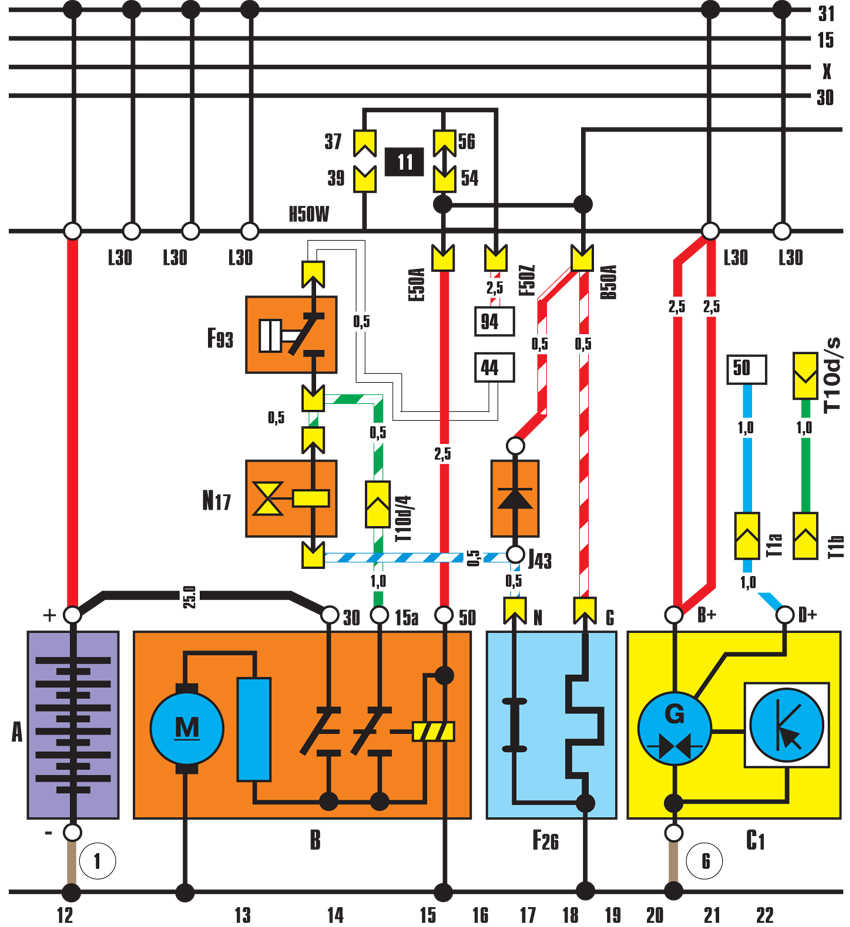

12.9.3 Генератор, аккумулятор, стартер - электросхема (Audi 100)









12.3.3. Генератор, аккумулятор, стартер

ОБЩИЕ СВЕДЕНИЯ



А – аккумулятор;
В – стартер;
С – генератор;
С1 – регулятор напряжения;
F26 – временной термовыключатель;
F93 – шаговый выключатель давления;
N17 – пусковая форсунка;
Т1а – 1-контактный разъем справа в
отсеке двигателя;
Т1b – 1-контактный разъем справа в отсеке двигателя;
Т10d – 10-контактный разъем (желтый) за панелью приборов;
J43 – блокирующий диод устройства впрыска К-Jetronic;
1 – провод «массы» «аккумулятор – кузов»;
6 – провод «массы» «аккумулятор-кузов»
